Helix Ci3 K165.2FM-S3 MK2 - 16,5cm 2-Wege Compo

Helix Ci3 K165.2FM-S3 MK2 - 16,5cm 2-Wege Compo

HELIX COMPOSE. Der perfekte Lautsprecher für jede Komposition.

Entstanden aus den immer anspruchsvolleren Herausforderungen moderner Fahrzeugtechnologie und dem HELIX-typischen Streben nach intelligenten Lösungen, machten wir die fortschrittliche Neukonzipierung bewährter Universal-Lautsprechersysteme zu unserer Mission. Das Resultat: Die innovative HELIX COMPOSE Plattform, welche nach dem Leitsatz „entwickelt im Auto, für das Auto“ klassische Universal-Lautsprecher mit den Vorteilen fahrzeugspezifischer Systeme vereint.

Innovative Materialien und neueste Technologien gepaart mit smartem, praxisbezogenen Engineering - das Beste aus zwei Welten in Harmonie: Sehr hoher Wirkungsgrad, fantastische Soundqualität und enorme Dynamik, die in jedes Fahrzeug passt. HELIX COMPOSE – Universal-Lautsprecher weitergedacht.

Performance Highlight

Die i3 Speaker Kits bieten alles, was man sich von einem 2-Wege System wünscht: Ein erstklassiges Klangerlebnis, welches dank hochwertiger Materialien und besonders smartem Engineering sehr einfach und komfortabel seinen Weg in das Automobil findet. Alle Komponenten sind ideal aufeinander abgestimmt und bilden zudem mit unseren HELIX und MATCH Verstärkern das perfekte Team, was zu jeder Zeit maximale Performance und Leistungsausbeute garantiert. Darüber hinaus wurden unsere neuen, mechanische Technologien, mit einem deutlichen Fokus auf Sicherheit bei Anschluss und Betrieb, implementiert, sodass hier ideale Voraussetzungen für die Integration ins Fahrzeug bei maximaler Kompatibilität bestehen.

Maximale Effizienz

HELIX COMPOSE steht für smartes Engineering und basiert dementsprechend auf der hocheffizienten 3 Ohm-Technologie, welche perfekt mit sämtlichen HELIX und MATCH-Verstärkern harmoniert und gleichzeitig ein deutlich erlebbares Plus an Wirkungsgrad und Maximalschalldruck ermöglicht. Einzelne Modelle wird es zudem als optionale 2 Ohm Variante geben, die in Verbindung mit den passenden Verstärkern das absolute Maximum an Performance und Power aus der jeweiligen Lautsprecherkomponente rauszuholen.

Cenosphere Papiermembran

Bei der innovativen „Cenosphere“-Beschichtung werden Mikro-Hohlkugeln in eine Polymerschicht eingebunden und auf die Membran aufgetragen. Dieses Verfahren erhöht die Steifigkeit und optimiert zudem deren innere Dämpfung. So entsteht eine außerordentlich stabile und zugleich leichte Membran, welche herausragende Präzision bei der Klangwiedergabe bietet.

High-Tech Polymer-Verbundkorb

Alle HELIX COMPOSE i7- und i3-Lautsprecherkörbe sind aus einem High-Tech Polymer-Verbundwerkstoff gefertigt, welcher zusätzlich mit Glaskugeln verstärkt wurde. Das Resultat: maximale Stabilität bei minimalen Eigenresonanzen, wobei darüber hinaus eine Flussmodulation des Magnetsystems ausgeschlossen wird und zudem maximale Resistenz gegenüber thermischen Einflüssen besteht. Zuletzt werden so wesentlich kompaktere Korbabmessungen und somit vereinfachte Installationen bei beengten Einbauverhältnissen ermöglicht.

Natürliche Brillanz und präzise Detailauflösung

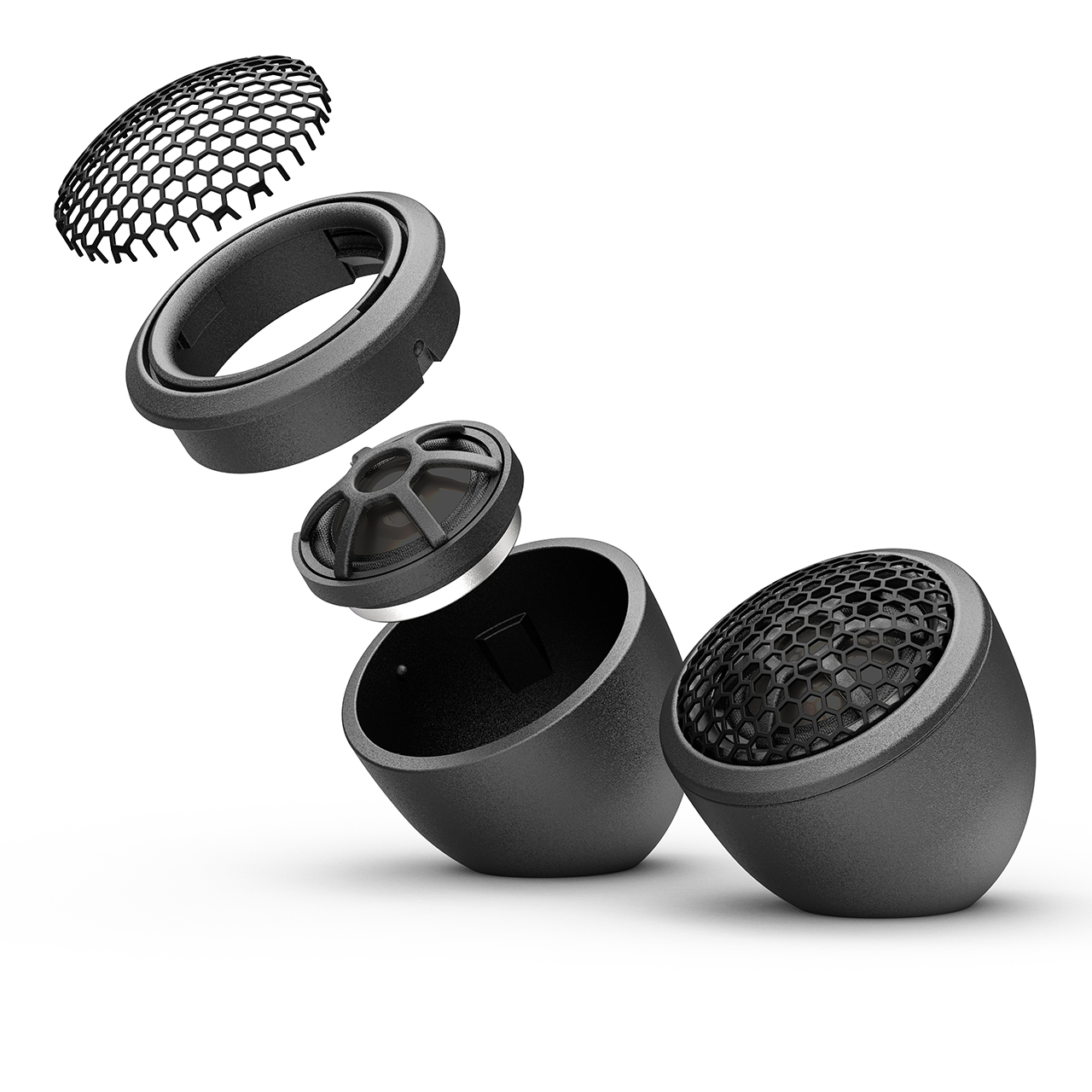

Der 20 mm Hochtöner kommt mit einer edlen Aluminiumkalotte mit schwarzer Oberfläche, die durch die perfekte Balance aus geringem Gewicht und hoher Steifigkeit überzeugt. In Kombination mit dem überarbeiteten, besonders effizienten Neodym-Magnetsystem entsteht eine noch präzisere, klarere und detailreichere Hochtonwiedergabe. Das Ergebnis ist eine natürliche Brillanz mit feinster Auflösung und beeindruckender Dynamik – für ein Hörerlebnis auf höchstem Niveau.

Perfekt getrennt

Die Frequenzweiche ist für die optimale Nutzung mit unseren HELIX Compose i3 Komponenten, und somit für die COMPOSE-typische, professionelle Integration in das Fahrzeug, konzipiert. Sie bietet eine 6-stufige Hochtonpegelanpassung mit 12 dB Flankensteilheit zur optimalen Adaption an die Einbauposition sowie einen integrierter Hochtonschutz.

Darüber hinaus wurden keine Mühen bei der komplexen Abstimmung der Weiche für eine bestmögliche Aufteilung des Frequenzbandes und ein harmonisches Klangbild gescheut. Dank ihrer kompakten Abmessungen eignet sich die Ci3 FX-UNI.2 perfekt für den Einbau in platzsparenden Installationen und ist für maximale Betriebssicherheit und Minimierung von Einbaufehlern mit unseren COMPOSE Connect und WireKit Technologien kompatibel.

COMPOSE Connect

Basteln und Löten adé. Compose Connect ist die durchdachte Steckverbindung, welche die Car Audio Installation in Verbindung mit HELIX COMPOSE Komponenten erheblich erleichtert. Dank proprietärer Kunststoffgehäuse, in die sich Standard-Flachstecker und Kupplungen einrasten lassen, wird eine verpolungs- und absolut betriebssichere Verbindung nach automotivem Standard ermöglicht.

FlexMount20 & FlexMount165 – Universal trifft fahrzeugspezifisch

Bei FlexMount handelt es sich um ein, auf eigens entwickelten Adapterringen basierendes, Befestigungssystem, welches die Installation der COMPOSE FlexMount Lautsprecher in einer nahezu unendlichen Anzahl von Fahrzeugen ermöglicht. So wird aus dem universellen Lautsprecher im Handumdrehen ein fahrzeugspezifischer Lautsprecher, welcher sich mit dem passenden FlexMount Ring problemlos und akustisch-optimiert an der Original-Einbauposition eines jeden Fahrzeug installieren lässt.

WireKits – Plug & Play auf höchstem Niveau

Mit unseren WireKits wird der Anschluss des HELIX COMPOSE Lautsprechersystems an den Original-Kabelbaum problemlos möglich. Hergestellt nach den hohen Standards der Automobilindustrie, erfüllen diese arretierbaren Adapterkabel alle Voraussetzungen für die rauen Umgebungsbedingungen in Fahrzeugen.

Features

• 2-Wege Performance Speaker Kit, welches einzigartige Klangeigenschaften mit vielseitigsten Integrationsmöglichkeiten kombiniert
• Hoher Wirkungsgrad und 3 Ohm Technologie für maximierte Leistungsabgabe des Verstärkers
• Durchdachte Steckverbindungen nach automotivem Standard für einen sicheren, nicht verpolbaren Anschluss – COMPOSE Connect & ProConnect
• Hochtöner
• 20 mm Performance-Hochtöner mit schwarzer Aluminiumkalotte für präzise, klare und detailreiche Hochtonwiedergabe
• Hochwertige Aluminium-Kalotte mit perfekter Balance aus geringem Gewicht und hoher Steifigkeit – für natürliche Brillanz und feinste Detailauflösung
• Verfeinerter, hocheffizienter Neodym-Magnet für optimierten Magnetfluss und gesteigerte Performance
• Kompaktes Design und verschiedene Montageoptionen für unterschiedlichste Installationsanforderungen
• Gehäuse für versenkten und angewinkelten Einbau im Lieferumfang enthalten
• Tiefmitteltöner
• 165 mm Tiefmitteltöner mit einzigartiger Cenosphere-beschichteter Papiermembran für eine präzise und detailreiche Klangwiedergabe
• Mit Glasperlen verstärkter High-Tech Polymer-Verbundkorb für höchste Steifigkeit und geringste Resonanzen
• Leistungsstarkes Magnetsystem für hohen Wirkungsgrad und optimales Impulsverhalten
• Polyurethan-Kalotte (Dustcap) zur Optimierung des Frequenzgangs im oberen Mitteltonbereich
• Frequenzweiche
• Hochwertige, separate Frequenzweiche mit kompakten Abmessungen für einfachen Verbau
• 6-stufige Hochtonpegelanpassung mit integriertem Hochtonschutz zur optimalen Anpassung an die Einbauposition
• Aufwendig abgestimmt – mit 12 dB Flankensteilheit für den Hochtöner
• Kompatibel mit den optional erhältlichen WireKits für einen fahrzeugspezifischen, rückrüstbaren Anschluss an den Original-Fahrzeugkabelbaum
• Kompatibel mit den optional erhältlichen, fahrzeugspezifischen FlexMount165 & FlexMount20 Adapterringen, welche eine akustisch optimierte und professionelle Integration in der Original-Einbaupositionen des Fahrzeugs ermöglichen

Technische Daten

• Belastbarkeit RMS / Max. P 100 / 150 Watt
• Frequenzbereich 60 Hz - 25.000 Hz
• Impedanz Z 3 Ω
• Wirkungsgrad SPL 92 dB @ 2,83V / 1m
• 88 dB @ 1W / 1m
• Außendurchmesser ø
• Hochtöner: 32,0 mm
• Tiefmitteltöner: 165,0 mm
• Einbaudurchmesser ø
• Hochtöner: 32,0 mm
• Tiefmitteltöner: 142,0 mm
• Einbautiefe
• Hochtöner: 9,8 mm
• Tiefmitteltöner: 60,7 mm
• Abmessungen Frequenzweiche
• 103,3 x 50,4 x 25,0 mm

Tiefmitteltöner

• Impedanz Z 3 Ω
• Gleichstromwiderstand Re 3,0 Ω
• Resonanzfrequenz Fs 70 Hz
• Mechanische Güte Qms 4,17
• Elektrische Güte Qes 1,05
• Gesamtgüte Qts 0,84
• Nachgiebigkeit Cms 454 μm/N
• Äquivalentvolumen Vas 11,2 L
• Kraftfaktor B*l 4,0 Tm
• Membranfläche Sd 133 cm2
• Bewegte Masse Mms 11,3 g
• Mechanischer Widerstand Rms 1,18 kg/s
• Schwingspulendurchmesser ø 25 mm
• Schwingspulenwickelbreite
• 10,5 mm
• Max. linearer Membranhub Xmax +/- 3,2 mm

Hochtöner

• Impedanz Z 4 Ω
• Resonanzfrequenz Fs 1800 Hz
• Schwingspulendurchmesser ø 20 mm

Features

• Hochtöner Extrem kompakt, Aluminium-Kalotte, Neodymmagnet und FlexMount20
• Tiefmitteltöner
• Papier mit Cenosphere-Beschichtung, ProConnect Anschlussterminal und FlexMount165
• Frequenzweiche Hochtöner: 12 dB Hochpass, Hochtonschutz und Pegelanpassung
• Tiefmitteltöner: 6 dB Tiefpass

Kompatibilität

• FlexMount20
• FlexMount165
• FlexConnect WireKits

Lieferumfang

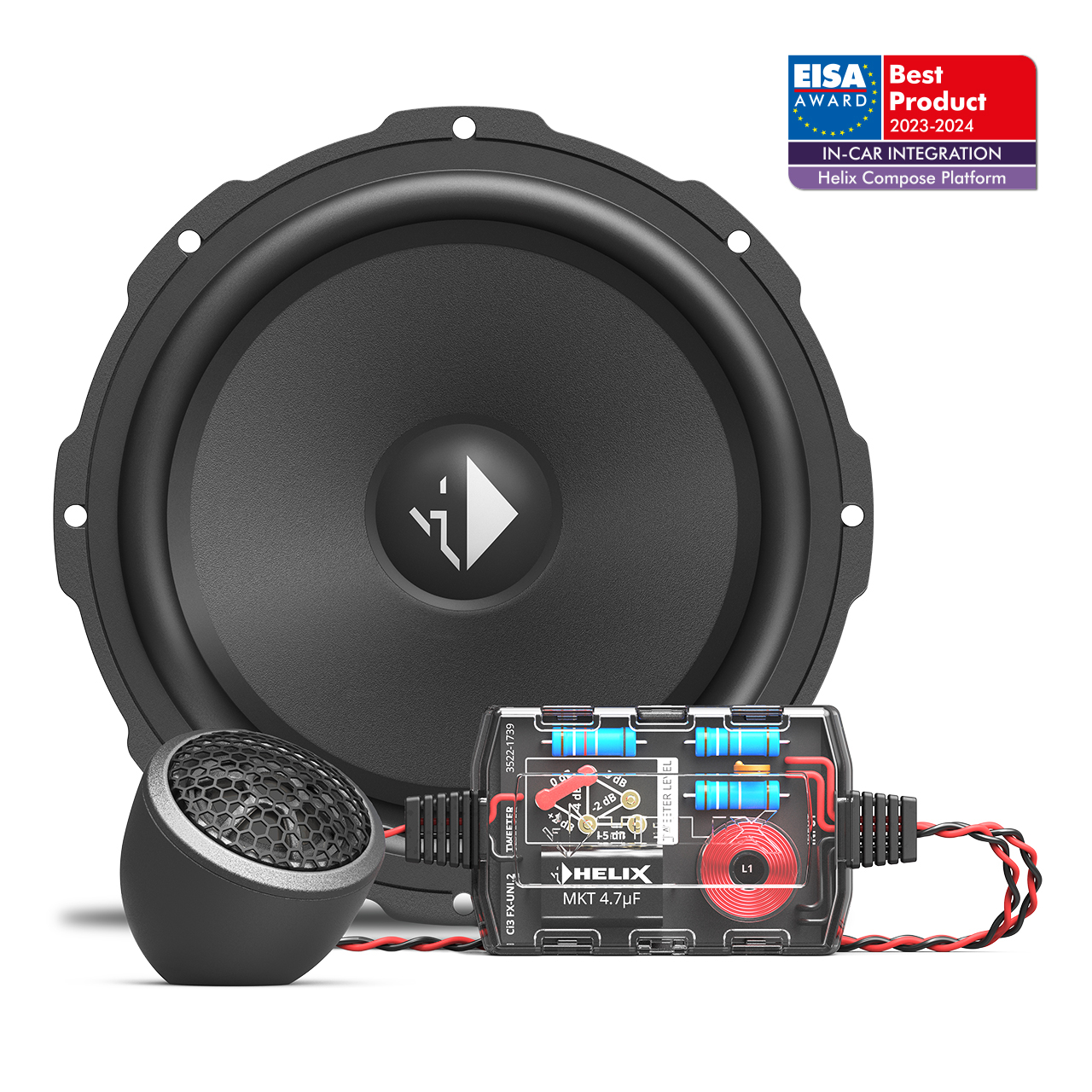

• 2 x Hochtöner Ci3 T20FM-AL MK2
• 2 x Tiefmitteltöner Ci3 W165FM-S3
• 2 x Frequenzweiche Ci3 FX-UNI.2
• 2 x Tiefpass-Kabelfrequenzweiche Ci3 FX-WLP.2
• 2 x Hochtöner Befestigungs-Zubehör
• 2 x COMPOSE Connect Kit
• 1 x Befestigungsmaterial
