ACV 42xmc00c - LFB Mercedes/Smart/VW ISO/40Pin Quadlock Multilead

Lenkradfernbedienungsadapter Mercedes / Smart / VW

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis

• CAN Bus

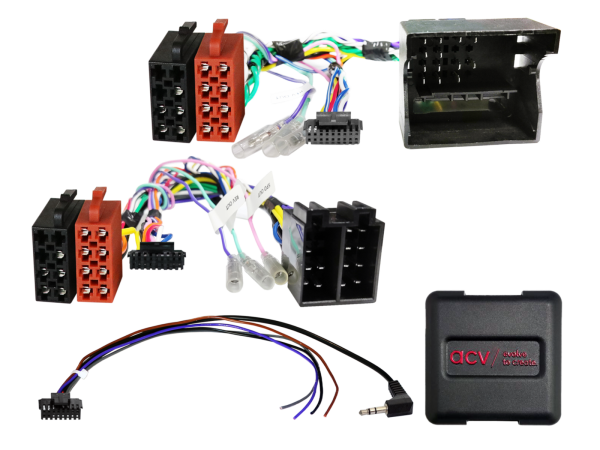

• Anschluss: 40 Pin Quadlock Mercedes Stecker
• Anschluss: ISO
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Fahrzeuge Mercedes mit 1-DIN Audio 5 OEM Gerät
• Fahrzeuge Mercedes mit 2-DIN Audio 20 OEM Gerät
• Fahrzeuge Mercedes mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
• Fahrzeuge Mercedes mit Audio 50 APS Comand NTG2/ NTG2.5 OEM Navigation:
• Uhrzeiteinstellung nicht unterstützt > Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich
• Fahrzeuge Smart mit 2-DIN OEM CD Gerät
• Fahrzeuge Smart mit Comand OEM Navigation 40 Pin Quadlock
• Fahrzeuge VW Crafter mit RCD 2001 1-DIN OEM Gerät
• Fahrzeuge VW Crafter mit RCD 3002 2-DIN OEM Gerät
• Fahrzeuge VW Crafter mit RNS 4001 / RNS 5001 OEM Navigation
• Fahrzeuge mit Radiovorbereitung CAN Bus Anschluss und ISO Stecker Belegung vor Installation durch messen mit OEM Gerät prüfen:
• Fehlanschluss beschädigt das Interface
• Fahrzeuge ohne ISO Stecker Belegung:
• Pin 7: +12V Zündungsstrom Klemme 15
• Pin 6: +12V Beleuchtung Klemme 58
• CAN Bus Anschluss:
• Innenraum-CAN Bus Verteiler im Fußraum des Fahrzeugs
• CAN Bus blau/CAN High <> weiß/CAN Low alternativ > Klimatronik verdrillt rot/braun CAN High <> brown CAN Low
• Rückfahrsignal nicht immer unterstützt:
• Rückfahrsignal Fahrerseite +12V weiß/blau alternativ
• Fahrzeuge mit Radiovorbereitung ohne ohne OEM HU:
• LFB Mercedes/VW Crafter ISO Radiovorbereitung lose > Artikel 42smc017-0
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
• Kompatibel mit allen Fahrzeugen aus LFB Interface:
• LFB Mercedes diverse Fahrzeuge/Smart 40Pin Quadlock lose> Artikel: 42xmc001-0
• LFB Mercedes diverse Fahrzeuge/Smart(W454)/VW ISO lose > Artikel: 42xmc002-0

Für folgende Fahrzeuge geeignet

• Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
• Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
• Mercedes B-Klasse (T245) 07/2005 - 04/2008
• Mercedes B-Klasse (T245) 04/2008 - 09/2011
• Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
• Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011*
• Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
• Mercedes CLS-Klasse (C219) 04/2008 - 09//2010
• Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
• Mercedes G-Klasse (W463) 04/2007 - 06/2008
• Mercedes G-Klasse (W164) 09/2008 - 06/2012
• Mercedes GL-Klasse (X164) 09/2006 - 05/2009
• Mercedes GL-Klasse (X164) 05/2009 - 07/2012
• Mercedes M-Klasse (W164) 07/2005 - 04/2008**
• Mercedes M-Klasse (W164) 10/2008 - 07/2011**
• Mercedes ML (W164) 07/2005 - 04/2008
• Mercedes ML (W164) 10/2008 - 07/2011
• Mercedes R-Klasse (W251) 09/2005 - 05/2007
• Mercedes R-Klasse (W251) 05/2007 - 05/2010
• Mercedes SLK-Klasse (R171) 04/2008 -03/2011
• Mercedes Sprinter (W906) 04/2006 - 08/2013
• Mercedes Sprinter (W906) 08/2013 - 05/2018
• Mercedes Vito/Viano (W639) 04/2006 - 08/2010
• Mercedes Vito/Viano (W639) 09/2010 - 03/2014
• Smart For Four (W454) 01/2004 - 04/2007
• VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Folgende Signale werden zur Verfügung gestellt

• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• grün: Masse GND Handbremssignal
• Belastbarkeit Gesamtausgänge: 100 mA max.
• Strombedarf größer 100 mA:
• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Relais Spulenwiderstand 150 Ohm min.
• Lenkradfernbedienung
• *Fahrzeuge mit Harman Kardon OEM Soundsystem > Artikel: 13-1190-53
• **Fahrzeuge mit Harman Kardon OEM Soundsystem > Artikel: 13-1190-52

Allgemeine Installationshinweise

Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
