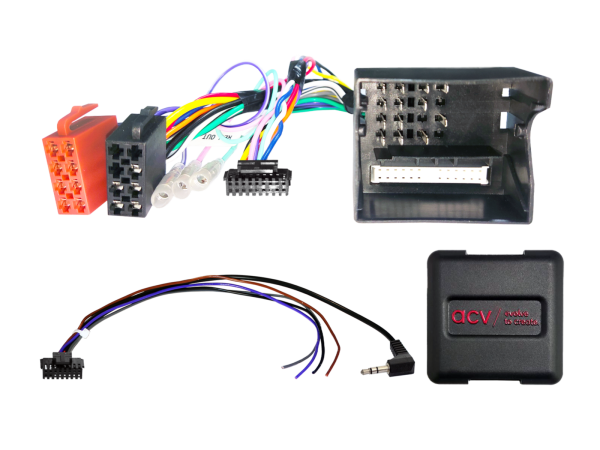

ACV 42xvx002 - LFB Opel diverse Fahrzeuge 40Pin Quadlock Multilead

ACV 42xvx002 - LFB Opel diverse Fahrzeuge 40Pin Quadlock Multilead

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis

• CAN Bus
• Anschluss: 40 Pin Quadlock Opel Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Fahrzeuge mit CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 OEM Gerät
• Fahrzeuge mit Blaupunkt / Delphi / Siemens VDO OEM Gerät
• Fahrzeuge Opel Corsa D ab Baujahr 2008:
• LFB Opel Corsa D 2008-2014 40Pin Quadlock Multilead > Artikel: 42xvx003
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Nissan

• Nissan Primastar (X83) 09/2006 - 01/2011*

Opel

• Opel Agila A (H00) 06/2003 - 10/2007
• Opel Antara (L-A) 11/2006 - 11/2010
• Opel Astra H (A-H) 03/2004 - 02/2007
• Opel Astra H (A-H) 02/2007 - 11/2010
• Opel Combo (C) 10/2004 - 09/2011
• Opel Corsa C (X01) 07/2003 - 10/2006
• Opel Corsa D (S07) 10/2006 - 11/2008
• Opel Meriva A (X01) 11/2005 - 03/2010
• Opel Signum I (Z03) 09/2005 - 08/2008
• Opel Tigra Twin Top (X-C) 07/2004 - 11/2009
• Opel Vectra C (Z02) 09/2005 - 09/2008
• Opel Vivaro A (X83) 09/2006 - 01/2011*
• Opel Zafira B (A-H) 07/2005 - 06/2010
• Opel Zafira B (A-H) 02/2008 - 12/2014

Renault

• Renault Trafic II (L/jL) 10/2006 - 01/2011*

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Belastbarkeit Ausgänge: 250 mA max.
• Strombedarf größer 250 mA:
• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Ralais Spulenwiderstand 150 Ohm min.
• Lenkradfernbedienung
• Fahrzeugeinstellungen unterstützt
• *Fahrzeuge mit mit trapezförmigem OEM Gerät
