Audison bit ONE HD Virtuoso - HI-RES Signal Prozessor

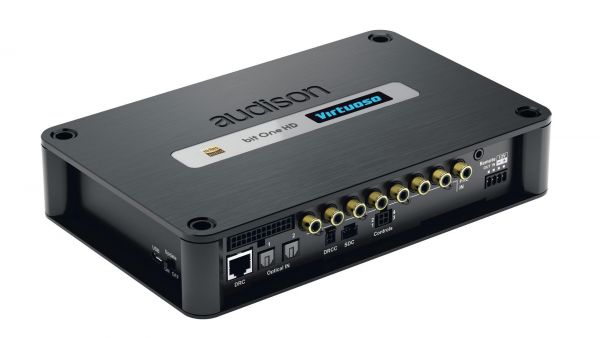

Bit One HD Virtuoso

HI-RES SIGNAL PROCESSOR

VIRTUOSO

Just as the virtuoso performer has absolute mastery over the instrument and its associated technology, the bit One HD Virtuoso has unique capabilities dedicated to the most ambitious OEM integration projects, and features uncompromising hi-end systems. This has been made possible by innovative features that have resulted from the development of new software / firmware and the upgrading of some key components in the audio signal path, which are critical to reaching new heights of listening pleasure. bit One HD Virtuoso allows you to create an Audison Full DA HD (Full Digital Audio HD) system that digitally streams the audio signal from the Hi-Res audio player to the Audison amplifiers that have AC / AD connection inputs Each nuance preserves maximum purity.

Technical specifications

AUDIO PERFORMANCE

• Distortion - THD at 1 kHz, 1 VRMS output: 0.004%
• Bandwidth at -3 dB: 10 Hz ÷ 44 kHz
• Noise Ratio @ A weighted, 4V output, 2V MASTER inputs: 104dBA
• Signal to noise ratio @ A weighted, 4 V output, 2 V AUX input: 105 dBA
• Signal to noise ratio @ A weighted, 4 V output, OPTICAL IN1 / IN2 input: 110 dBA
• Channel separation at 1 kHz: 80 dBA

INPUTS

• Low level (before): Ch1 ​​÷ Ch6; AUX L / R
• High level (Speaker In): Ch1 ​​÷ Ch12
• Digital 2 x optical S / PDIF; Maximum: 192 kHz / 24 bits
• Input sensitivity PRE IN / Master: 1.3 ÷ 9 VRMS
• Input sensitivity Speaker IN / Master: 5 ÷ 32 VRMS
• Input sensitivity AUX: 0,7 ÷ 5 VRMS
• Input Impedance Speaker In / AUX / Pre In: 15 kΩ (Pre IN / AUX) 5 Ω (Speaker IN)

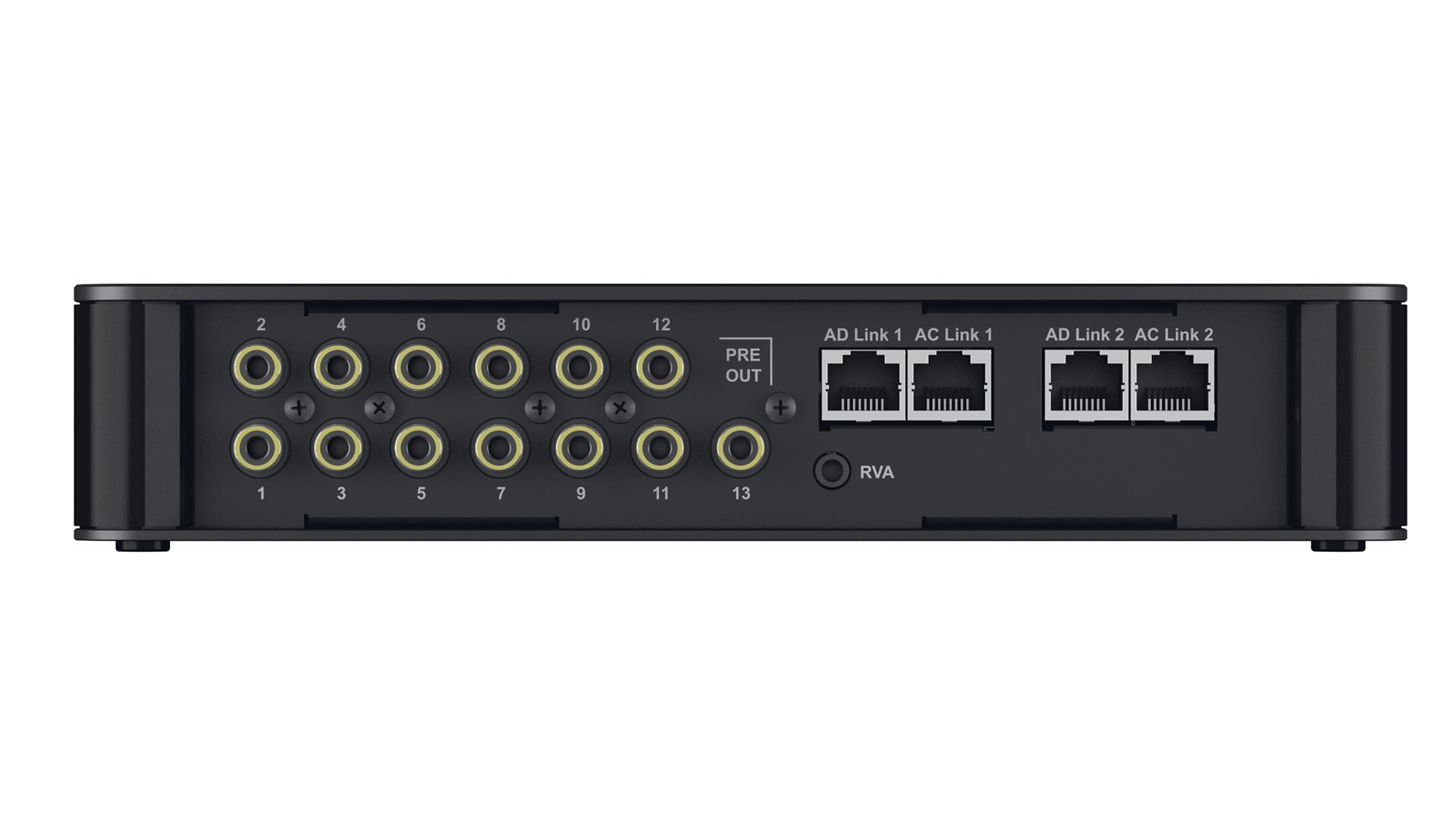

OUTPUT

• Low level (Pre): Ch1 ​​÷ Ch13 (IIR mode); Ch1 ÷ Ch 9 (FIR mode)
• Maximum output level 0.1% THD: 4V
• Digital AD Link 1: Ch1 ​​÷ Ch8 (IIR / FIR mode)
• Digital AD Link 2: Ch9 ÷ Ch13 (IIR mode); Ch9 only (FIR mode)

CONNECTION

• From / to PC: 1 x Micro-USB
• To Audison amplifier: 2 x (AC Link / AD LINK) control bus
• Digital AD Link 1: Ch1 ​​÷ Ch8 (IIR / FIR mode)
• Audison DRC MP: 1 x AC Link

CROSSOVER

• Filter Type Full: / High Pass / Low Pass / Band Pass
• Filter mode and slope:
• Linkwitz at 12/24/36/48 dB
• Butterworth at 6/12/18/24/30/36/42/48 dB
• Bessel at 6/12/18/24/30/36 dB
• FIR @ 6/12/18/24/30/36/42/48 dB
• Crossover frequency:
• Lo-Pass: 0 ÷ 44k Hz (1 Hz step)
• Hi-pass: 0 ÷ 20k Hz (1 Hz step)
• Phase angle: 0 ° / 180 °

Equalizer (10 Hz ÷ 20 kHz)

• High Level Inputs (Speaker In): Automatic De-Equalizer, Delay Compensation, All Pass Compensation, Polarity Check
• AUX Input: Parametric Equalizer: +12 dB dB -15 dB; 10 pole FIR type
• OPTICAL IN1 / IN 2 inputs Parametric equalizer: +12 dB ÷ -15 dB; 10 pole FIR type
• OUTPUTS IIR mode: N.13 Parametric equalizer: +12 dB ÷ -15 dB; 13 bars
• FIR mode: N.13 Parametric equalizer: +12 dB ÷ -15 dB; 9-pin FIR type + 3-pin IIR type
• Parametric equalizer of the MAIN EQ: +12 dB ÷ -15 dB; 5 Pole FIR Type + 1 Pol IIR Type Dynamic Equalization
• Dynamic equalization Self-adjusting system between low and high levels of hearing
• Bass Boost Adjustable parametric pole (± 12 dB, 10 ÷ 500 Hz)

TIME ALIGNMENT

• Distance: 1.4 ÷ 756 cm
• Delay: 0 ÷ 22 ms
• Step: 0.04 ms, 1.4 cm, 0.6 inches

GENERAL REQUIREMENTS

• PC ports: USB 1.1 / 2.0 / 3.0 compatible
• Software / PC Requirements Microsoft: Windows (32/64 Bit): XP, Vista, Windows 7, Windows 8, Windows 10
• Video resolution with screen size: min. 800x600
• Ambient temperature range: 0 ° C to 55 ° C

SIZE

• B (width) x H (height) x D (depth) mm / inch 148 x 43.6 x 233 / 5.82 "x 1.7" x 9.17 "
• Weight kg / lb 1.775 / 3.9

Bit One HD VirtuosoHI-RES SIGNAL PROCESSOR
VIRTUOSE
So wie der Virtuose Performer die absolute Beherrschung des Instruments und der damit verbundenen Technik besitzt, verfügt er über ein HD-Virtuoser über einzigartige Fähigkeiten, die den ehrgeizigsten OEM-Integrationsprojekten entsprechen, und zeichnet sich durch kompromisslose Hi-End-Systeme aus. Möglich wurde dies durch innovative Funktionen, die aus der Entwicklung neuer Software / Firmware und der Aufrüstung mehrerer Schlüsselkomponenten im Audiosignalpfad hervorgehen. bit One HD ermöglicht die Erstellung eines Audison-Full-DA-HD-Systems (Full Digital Audio HD), bei dem das Audiosignal vom Hi-Res-Audioplayer digital und der Audison-Verstärker übertragen wird, mit AC / AD-Verbindungseingängen ausgestattet sind, wobei jede Nuance erhalten bleibt maximale Reinheit.
Technische DatenAUDIO LEISTUNG
Verzerrung - THD bei 1 kHz, 1 VRMS-Ausgang: 0,004%Bandbreite bei -3 dB: 10 Hz ÷ 44 kHzRauschabstand @ A gewichtet, 4 V Ausgang, 2 V MASTER Eingänge: 104 dBARauschabstand @ A gewichtet, 4 V Ausgang, 2 V AUX Eingang: 105 dBARauschabstand @ A gewichtet, 4 V Ausgang, OPTICAL IN1 / IN2 Eingang: 110 dBAKanaltrennung bei 1 kHz: 80 dBAEINGÄNGE
Niedriger Pegel (vor): Ch1 ​​÷ Ch6; AUX L / RHoher Pegel (Speaker In): Ch1 ​​÷ Ch12Digital 2 x optisches S / PDIF; Maximal: 192 kHz / 24 BitEingangsempfindlichkeit PRE IN / Master: 1,3 ÷ 9 VRMSEingangsempfindlichkeit Speaker IN / Master: 5 ÷ 32 VRMSEingangsempfindlichkeit AUX: 0,7 ÷ 5 VRMSEingangsimpedanz Speaker In / AUX / Pre In: 15 kΩ (Pre IN / AUX) 5 Ω (Speaker IN)AUSGÄNGE
Niedriger Pegel (Pre): Ch1 ​​÷ Ch13 (IIR-Modus); Ch1 ÷ Ch 9 (FIR-Modus)Maximaler Ausgangspegel 0,1% THD: 4 VDigitaler AD-Link 1: Ch1 ​​÷ Ch8 (IIR / FIR-Modus)Digital AD Link 2: Ch9 ÷ Ch13 (IIR-Modus); Nur Ch9 (FIR-Modus)VERBINDUNG
Vom / zum PC: 1 x Micro-USBEin Audison-Verstärker: 2 x (AC Link / AD LINK) SteuerbusDigitaler AD-Link 1: Ch1 ​​÷ Ch8 (IIR / FIR-Modus)Audison DRC MP: 1 x WechselstromverbindungCROSSOVER
Filtertyp Voll: / Hochpass / Tiefpass / BandpassFiltermodus und Flankensteilheit:Linkwitz bei 24.12.36.48 dBButterworth bei 6/12/18/24/30/36/42/48 dBBessel bei 6/12/18/24/30/36 dBFIR @ 6/12/18/24/30/36/42/48 dBÜbergangsfrequenz:Lo-Pass: 0 ÷ 44k Hz (1 Hz-Schritt)Hi-Pass: 0 ÷ 20k Hz (1 Hz-Schritt)Phasenanschnitt: 0 ° / 180 °Equalizer (10 Hz ÷ 20 kHz)
High Level Eingänge (Speaker In): Automatischer De-Equalizer, Delay Compensation, All Pass Compensation, PolaritätsprüfungAUX-Eingang: Parametrik-Equalizer: +12 dB dB -15 dB; 10 Pol FIR-TypOPTICAL IN1 / IN 2 Eingänge Parametrischer Equalizer: +12 dB ÷ -15 dB; 10 Pol FIR-TypAUSGÄNGE IIR-Modus: N.13 Parametrischer Equalizer: +12 dB ÷ -15 dB; 13 StangenFIR-Modus: N.13 Parametrischer Equalizer: +12 dB ÷ -15 dB; 9-poliger FIR-Typ + 3-poliger IIR-TypParametrischer Equalizer des MAIN EQ: +12 dB ÷ -15 dB; 5 Pol FIR Typ + 1 Pol IIR Typ Dynamische EntzerrungDynamische Entzerrung Selbstjustierendes System zwischen niedrigen und hohen HörpegelnBass Boost Einstellbarer parametrischer Pol (± 12 dB; 10 ÷ 500 Hz)ZEITAUSRICHTUNG
Abstand: 1,4 ÷ 756 cmVerzögerung: 0 ÷ 22 msSchritt: 0,04 ms, 1,4 cm, 0,6 ZollALLGEMEINE ANFORDERUNGEN
PC-Anschlüsse: USB 1.1 / 2.0 / 3.0-kompatibelSoftware- / PC-Anforderungen Microsoft: Windows (32/64 Bit): XP, Vista, Windows 7, Windows 8, Windows 10Videoauflösung mit Bildschirmgröße: min. 800 x 600Umgebungstemperaturbereich: 0 ° C bis 55 ° CGRÖSSE
B (Breite) x H (Höhe) x T (Tiefe) mm / Zoll 148 x 43,6 x 233 / 5,82 "x 1,7" x 9,17 "Gewicht kg / lb 1,775 / 3,9
