Audiotec Fischer AMI Tuning KIT - für Signal und Akustikmessungen im Auto

Audiotec Fischer AMI Tuning KIT

Die Komplettlösung für Signal- und Akustikmessungen im Auto

Das AMI Tuning Kit ist ein voll ausgestattetes Messpaket, das die professionelle AMI-Schnittstelle mit einer Auswahl an hochwertigem Zubehör kombiniert und alles bietet, was für die präzise Signal- und Akustikanalyse moderner DSP-gesteuerter Soundsysteme erforderlich ist. Als umfassendes, sofort einsatzbereites Paket ist es die perfekte Lösung für alle, die maximale Genauigkeit, nahtlose Integration und flexiblen mobilen Einsatz schätzen. Herzstück: das AMI – perfekt abgestimmt auf die DSP PC-Tool-Software von Audiotec Fischer und ergänzt durch intelligentes Zubehör für praxisnahe Messszenarien.

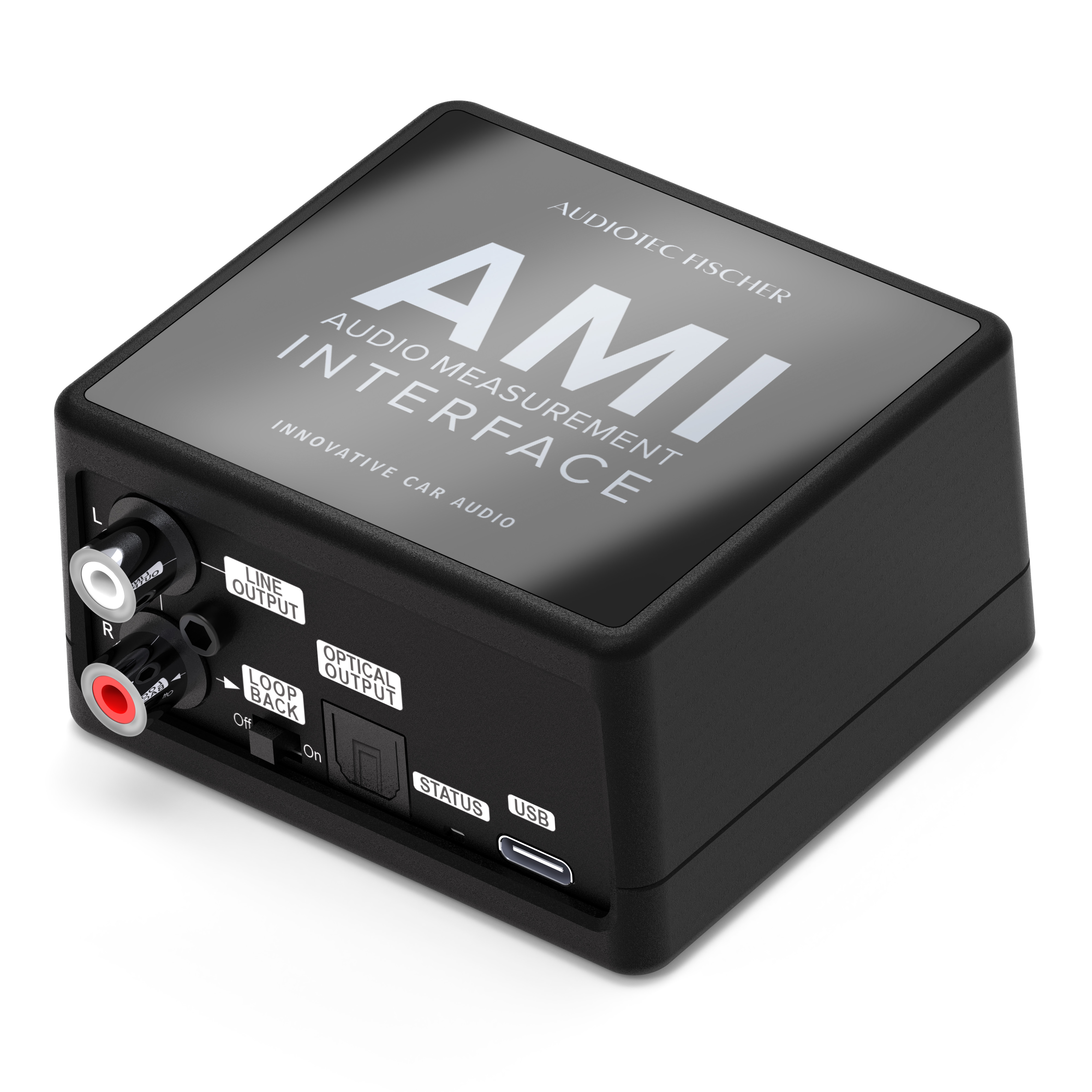

Hochpräzise Akustik- und Signalmessung – überall, wo Sie sie brauchen

Das AMI dient als zentrale Messzentrale und bietet alle relevanten Anschlüsse für eine Vielzahl elektrischer und akustischer Analyseaufgaben. Im Lieferumfang enthalten ist das renommierte Beyerdynamic MM-1 – ein präzisionskalibriertes Kondensator-Messmikrofon „Made in Germany“, optimiert für Messungen im Fahrzeug mit linearem Frequenzgang bei 90°. Der dedizierte Line-Eingang mit umschaltbarer Empfindlichkeit (max. 1 V oder 40 V) gewährleistet eine präzise Analyse sowohl von Nieder- als auch von Hochpegelsignalen. Der Stereo-Signalausgang steht über Cinch oder einen optischen Digitalanschluss zur direkten Wiedergabe in einem DSP zur Verfügung. Die integrierte Loopback-Funktion eröffnet erweiterte Messoptionen, wie beispielsweise präzisen Phasengang und komplexere Signalpfadanalysen.

Passend dazu: Nahtlose Integration mit DSP PC-Tool

Das AMI wurde für die volle Kompatibilität mit dem Audiotec Fischer DSP PC-Tool entwickelt und ist ein leistungsstarkes Messgerät, das das volle Potenzial der Tuning-Funktionen unserer Software freisetzt. Dazu gehören der Advanced Input Signal Analyzer (AISA) zur Erkennung und Korrektur werkseitig eingestellter EQ-Kurven, Laufzeitkorrektur und Allpassfilter sowie die Unterstützung des Real-Time Analyzer (RTA) für präzise Frequenzgangmessungen und automatisiertes Tuning über unseren proprietären TuneEQ-Algorithmus. Das AMI unterstützt außerdem Automatic Time Measurement (ATM) für eine vollautomatische Kalibrierung der Lautsprecherverzögerung – für perfektes Timing und perfekte Bildqualität über alle Kanäle.

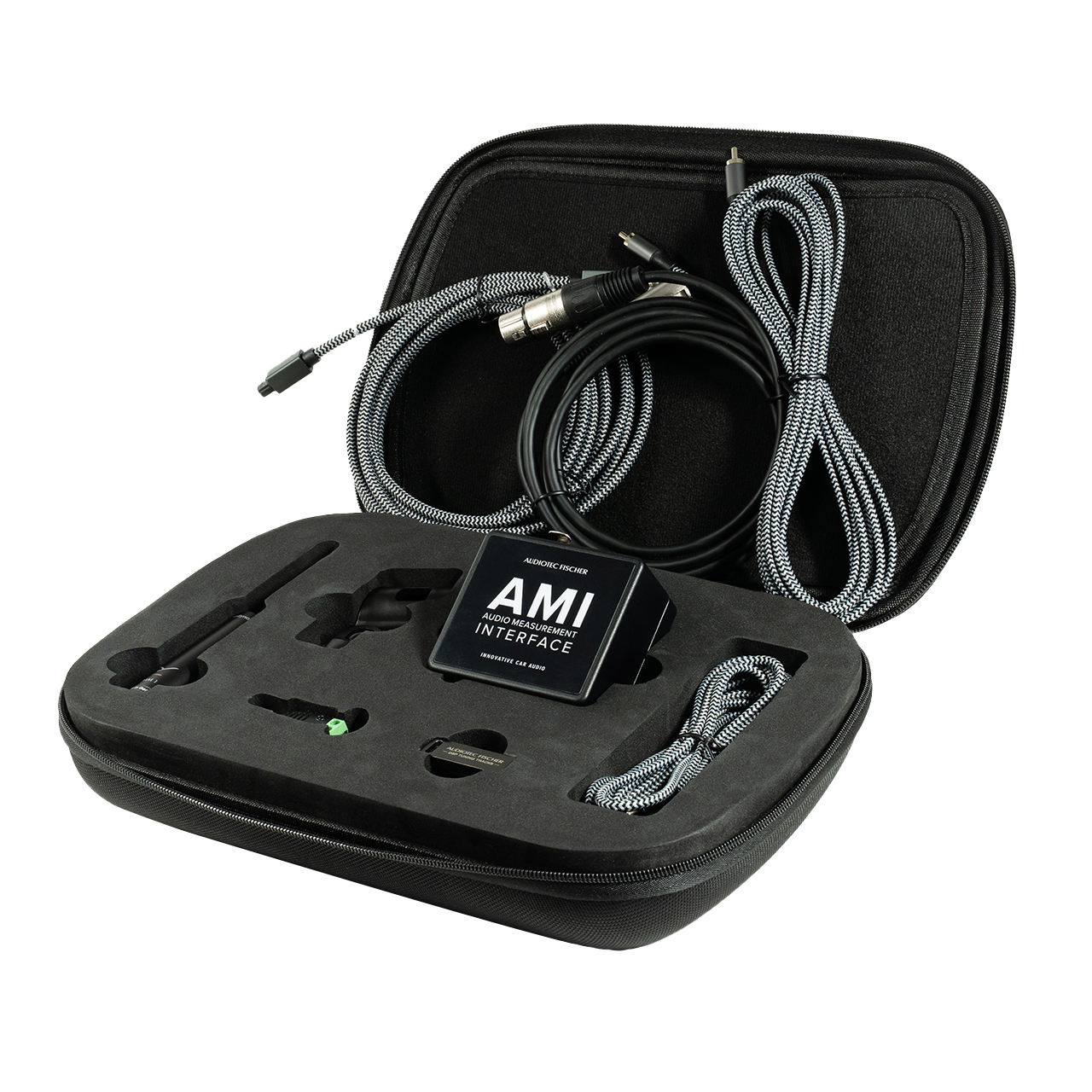

Das All-in-One-Messgerät – mit Premium-Zubehör

Neben dem AMI und dem Beyerdynamic MM-1 Mikrofon enthält das Kit umfassendes hochwertiges Zubehör für den reibungslosen Einsatz im Außeneinsatz: ein 3 m langes USB-C-Kabel mit USB-A-Adapter, ein Cinch-Kabel mit Cinch-auf-Highlevel-Adaptern, ein Toslink-Kabel und ein XLR-Mikrofonkabel. Der 16 GB große USB-3.0-Stick mit vorinstallierten DSP-Tuning-Tracks rundet das Set ab. Die Stromversorgung erfolgt über USB und das robuste, kompakte Transportcase bietet maximale Mobilität und Komfort – ob in der Werkstatt oder direkt im Fahrzeug.

Merkmale

Enthält AMI (Audio Measurement Interface) – professionelle Schnittstelle für die Analyse elektrischer und akustischer Signale

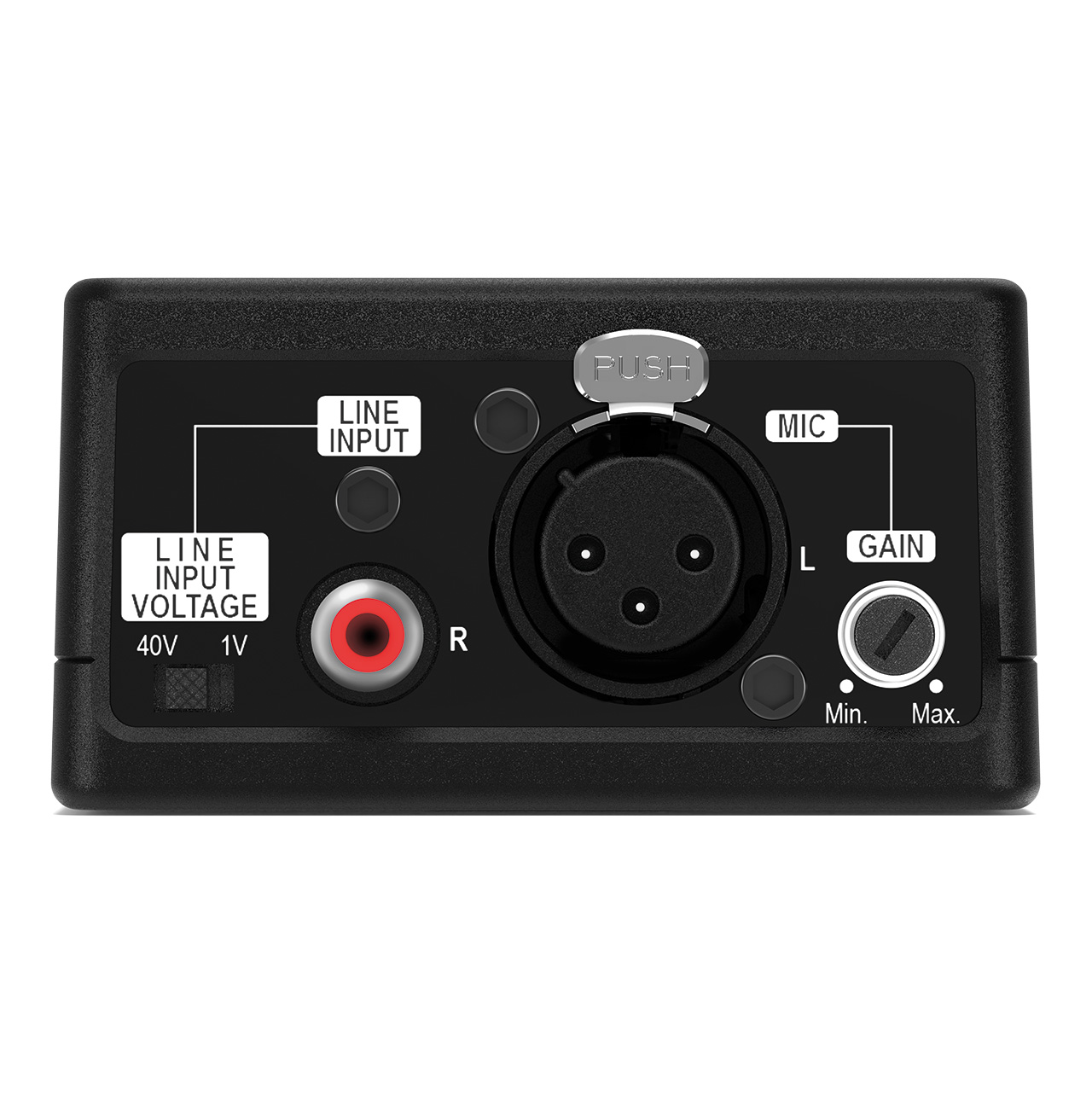

• Stereo-Signaleingang mit Mikrofon- und Line-Eingang für All-in-One-Messungen
• Mikrofoneingang unterstützt alle Kondensatormikrofone mit einstellbarer Verstärkung und Phantomspeisung
• Line-Eingang mit einstellbarer Empfindlichkeit für Low- und High-Level-Signale (max. 1 V oder 40 V RMS)

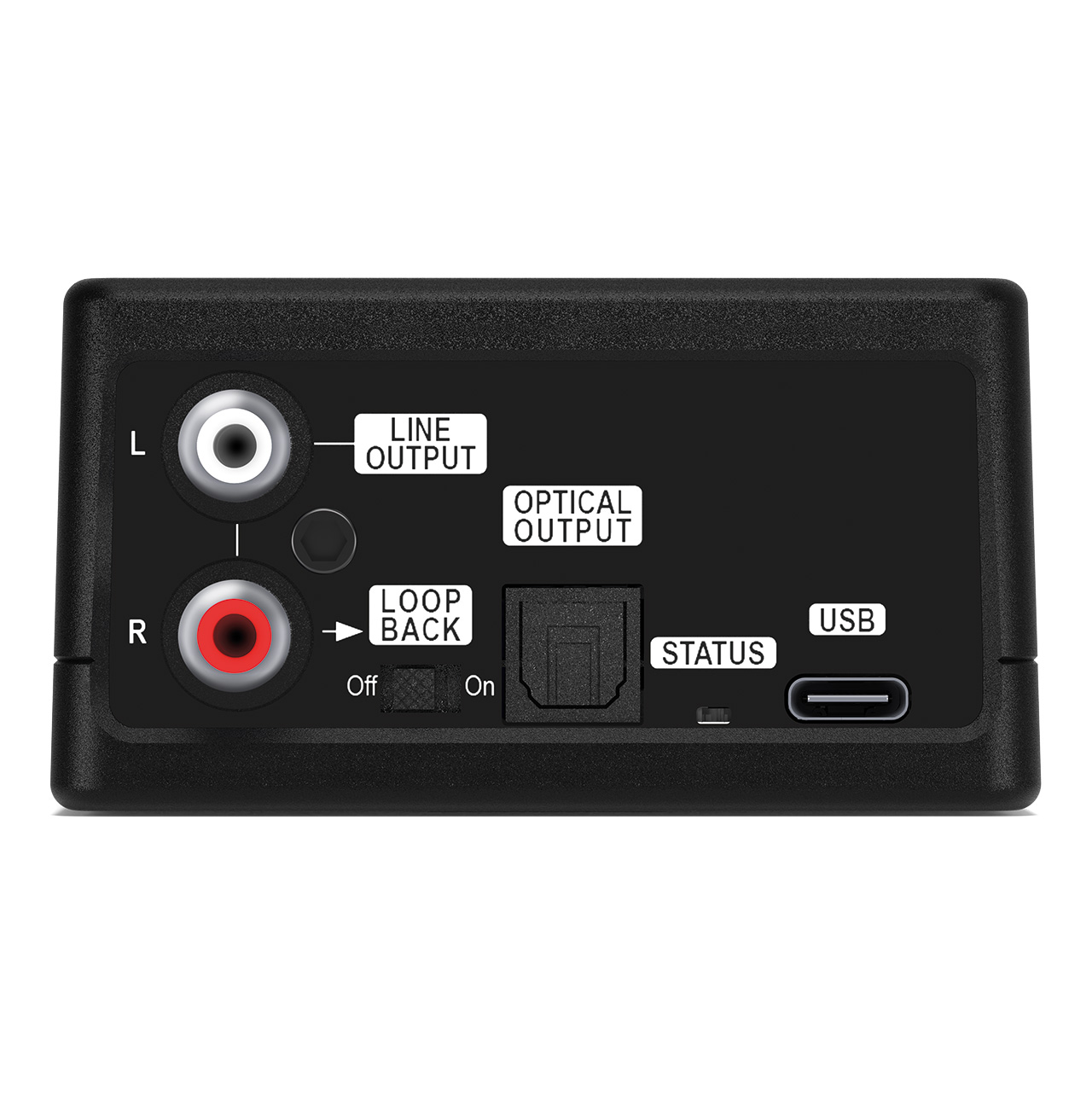

• Stereo-Signalausgang mit Cinch- und optischen Digitalausgängen zur direkten Wiedergabe in DSP-Systeme
• Loopback-Funktionalität für erweiterte Messungen, wie z. B. Phasenganganalyse
• USB-betriebener Betrieb, keine externe Stromversorgung erforderlich

Inklusive Beyerdynamic MM-1 Mikrofon – hochpräzises kalibriertes Mikrofon, Made in Germany

• Kondensatormikrofon in Studioqualität mit Freifeld-Kalibrierungsdateien für 0° und 90°
• Optimierter linearer Frequenzgang bei 90° für präzise Messungen im Auto

Optimiert für das DSP PC-Tool von Audiotec Fischer – nahtlose Integration für erweiterte Signalanalyse und automatisierte Tuning-Aufgaben

• Kompatibel mit AISA (Advanced Signal Input Analyzer) zur Analyse und Korrektur von DSP-Eingangssignalen, einschließlich werkseitig installierter Allpassfilter, Zeitausrichtung, Entzerrung und Erkennung von Hochpass- und Tiefpassfiltern
• Funktioniert mit RTA (Real-Time Analyzer) für akustische Frequenzgangmessungen, automatische Entzerrung mit dem proprietären TuneEQ-Algorithmus und detaillierte Frequenz- und Phasenanpassungsanalyse
• Kompatibel mit ATM (Automatic Time Measurement) zur automatischen Kalibrierung der Lautsprecherzeitverzögerung

Sofort einsatzbereit – komplette Suite mit allen wesentlichen Komponenten

• Enthält alle wichtigen Kabel:
• USB-C-Kabel,
• USB-C auf USB-A Adapter,
• Cinch-Kabel,
• Cinch-auf-Highlevel-Adapter,
• Toslink-Kabel und XLR-Mikrofonkabel
• 16 GB USB 3.0-Flash-Laufwerk mit vorinstallierten DSP-Tuning-Tracks
• Kompatibel mit Windows 10 & 11, macOS, Android und iOS

Technische Daten

• Eingänge: 1 x Mikrofoneingang 1 x Line-Eingang
• Frequenzgang: 12 Hz – 44 kHz (+/-1 dB)
• Dynamikbereich: 95 dB (A-bewertet)
• Eingangsempfindlichkeit: 5 - 200 mV
• Phantomspeisung: Ja (24 Volt)
• Frequenzgang: 8 Hz – 44 kHz (+/-1 dB)
• Dynamikbereich: 101 dB (A-bewertet)
• Eingangsempfindlichkeit: max. 1 V / max. 40 V
• Eingangsimpedanz: 10 kOhm
• Ausgänge: 2 x Line-Ausgang 1 x Optischer Ausgang (SPDIF)
• Frequenzgang: 7 Hz – 44 kHz (+/-1 dB)
• Dynamikbereich: 100 dB (A-bewertet)
• Maximale Ausgangsspannung 900 mV (Effektivwert)
• Mindestlast 5 kOhm
• Loopback-Funktion Ja
• Audio-Abtastrate 96 kHz / 32 Bit
• USB-Stromverbrauch max. 250 mA
• Unterstützte Betriebssysteme Windows, macOS, iOS und Android
• Wandlerprinzip Kondensator (Back-Elektret)
• Funktionsprinzip Druckbehälter
• Frequenzgang 20 – 20.000 Hz (50 – 16.000 Hz ± 1,5 dB), diffusfeldentzerrt
• Richtcharakteristik Omnidirektional
• Empfindlichkeit (0 dB = 1 V/Pa) 15 mV/Pa (= -36,5 dBV) ± 1 dB
• Nennimpedanz 160 Ω
• Nennlastimpedanz ≥ 2,2 kΩ
• Maximaler Schalldruckpegel (SPL) 122 dBSPL bei f = 1 kHz, k = 1 %, RL = 2,2 kΩ
• Signal-Rausch-Verhältnis (bezogen auf 1 Pa) > 57 dB
• A-bewerteter äquivalenter Geräuschpegel Ca. 26 dB(A)
• Stromversorgung 12 – 48 V Phantomspeisung
• Stromaufnahme Ca. 1,9 mA
• Ausgabe Elektronisch ausgewuchtet

Kompatibilität

• DSP PC-Tool 6
• DSP PC-Tool 5
• DSP PC-Tool 4

Lieferumfang

• 1 x AMI (Audio Measurement Interface)
• 1 x Beyerdynamic MM1 Mikrofon
• 1 x Mikrofonhalter für Stativ
• 1 x RCA-auf-Highlevel-Adapter
• 1 x 16 GB USB 3.0-Flash-Laufwerk mit DSP-Tuning-Tracks
• 1 x 3,0 m / 9,85' USB-C-auf-USB-C-Kabel mit USB-A-Adapter
• 1 x 3,5 m / 11,50' optisches Toslink-Kabel, 1 x 3,5 m / 11,50' Mono-RCA-Kabel
• 1 x 2,0 m / 6,56' XLR-Mikrofonkabel
