ACV 611094-14-1 - 1-DIN Kit Fiat Grande Punto/Linea anthrazit LFB/Antenne

ACV 611094-14-1 - 1-DIN Kit Fiat Grande Punto/Linea anthrazit LFB/Antenne

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.
Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: ISO / Mini ISO
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne ISO(m) > DIN(m)
• blau: +12V Amp Remote*
• Fahrzeuge mit Blaupunkt / Delphi / VDO OEM Gerät
• Fahrzeuge mit CAN Bus im ISO Stromstecker
• Fahrzeuge ohne analoge Lenkradfernbedienung im Mini ISO Stecker C-2
• Fahrzeuge ohne Visteon / Daiichi / UConnect OEM Gerät
• Fahrzeuge mit Blue&Me > Blue&Me Modul muss verbaut bleiben
• Dipschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Fiat Grande Punto (ZAF 199) 10/2005 - 05/2010
Fiat Linea (ZAF 323) 07/2007 - 01/2011

Farbe: anthrazit metallic

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

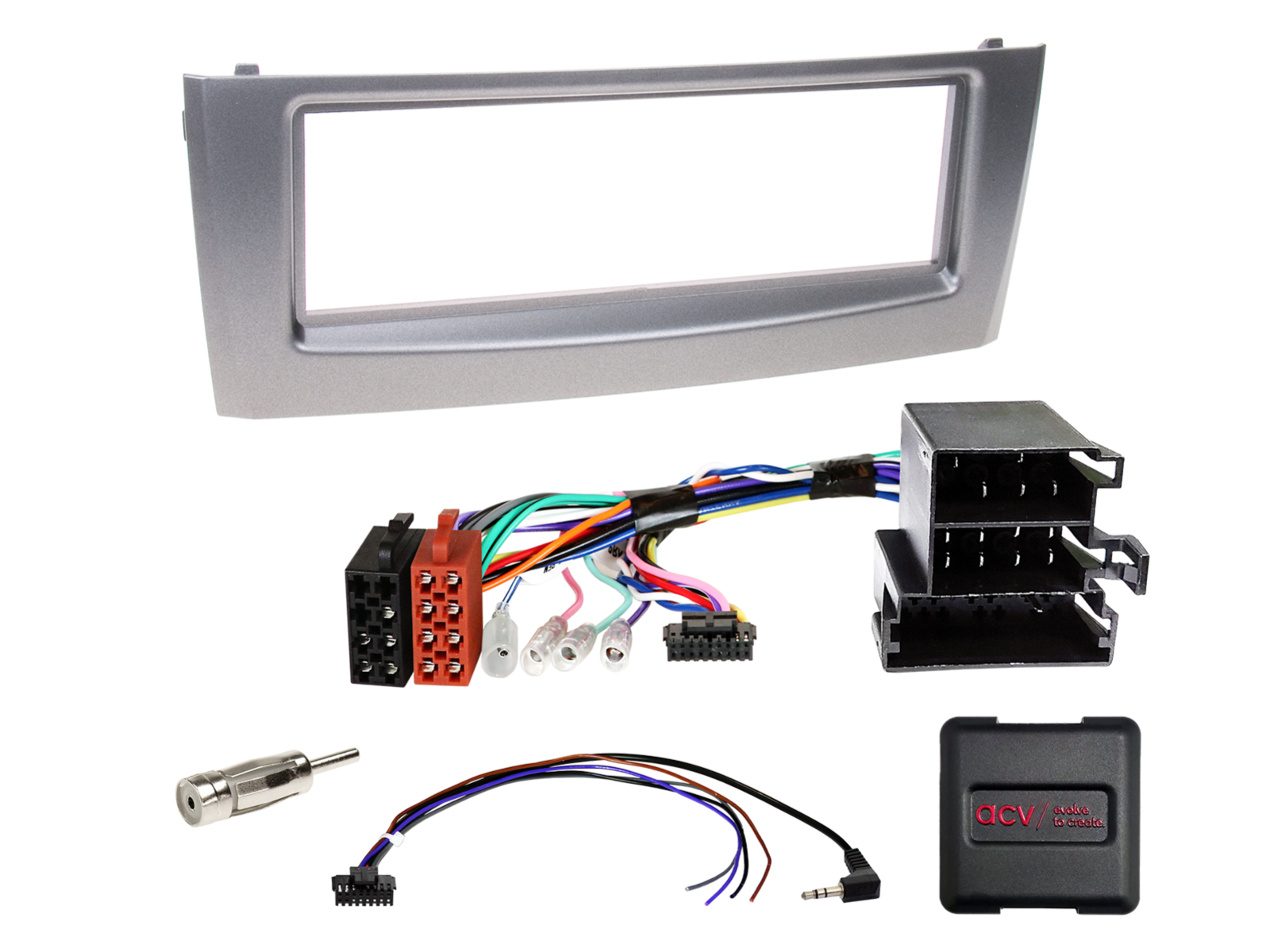

Lieferumfang:

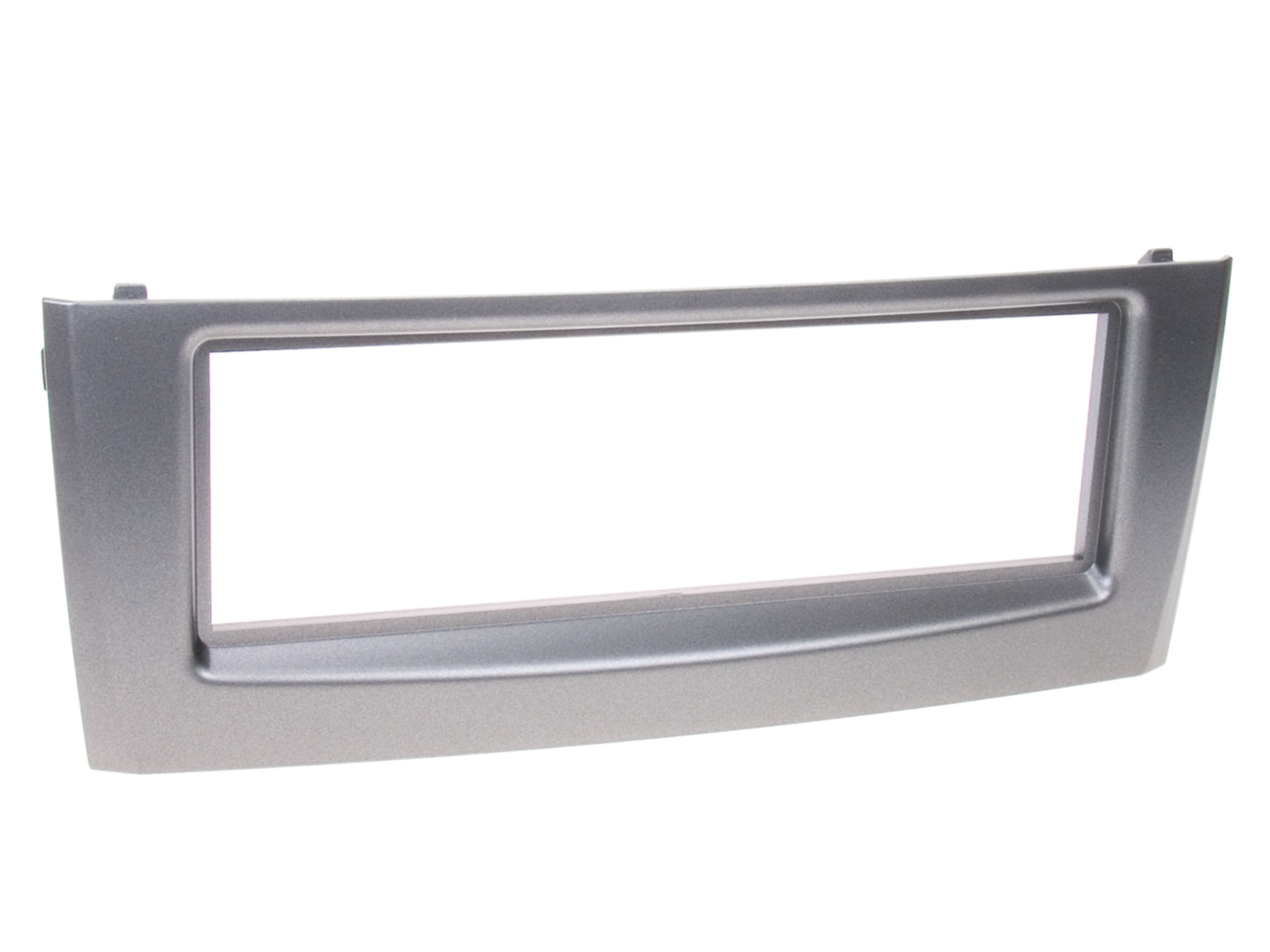

• 1-DIN Radioblende Fiat Grande Punto/Linea anthrazit lose > Artikel: 281094-14-0
• LFB Citroen/Fiat/Ford/Opel/Peugeot Mini ISO Multilead lose > Artikel: 42sfa004-0
• Antennenadapter ISO(f)>DIN(m) lose > Artikel: 1500-00-0
