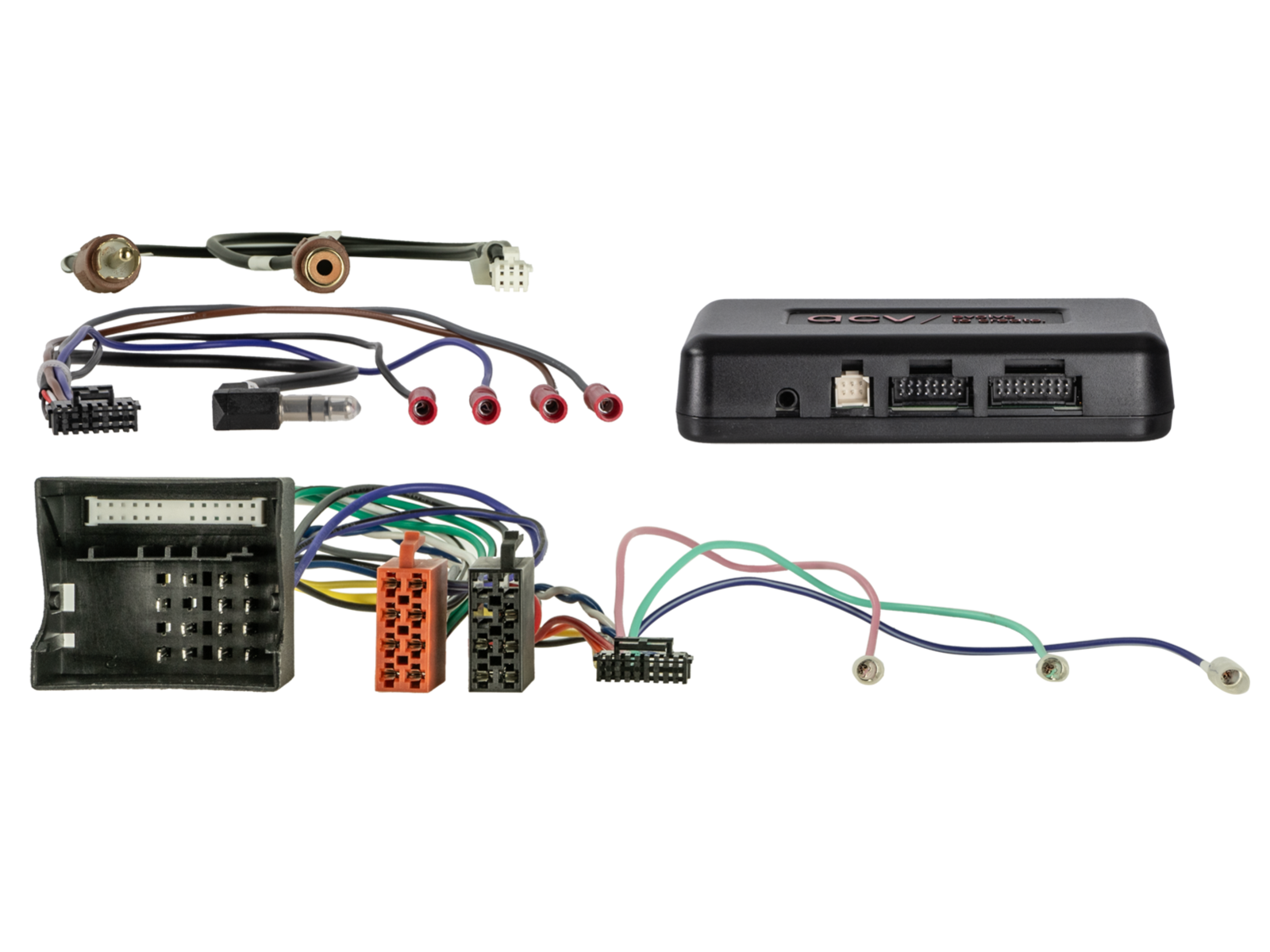

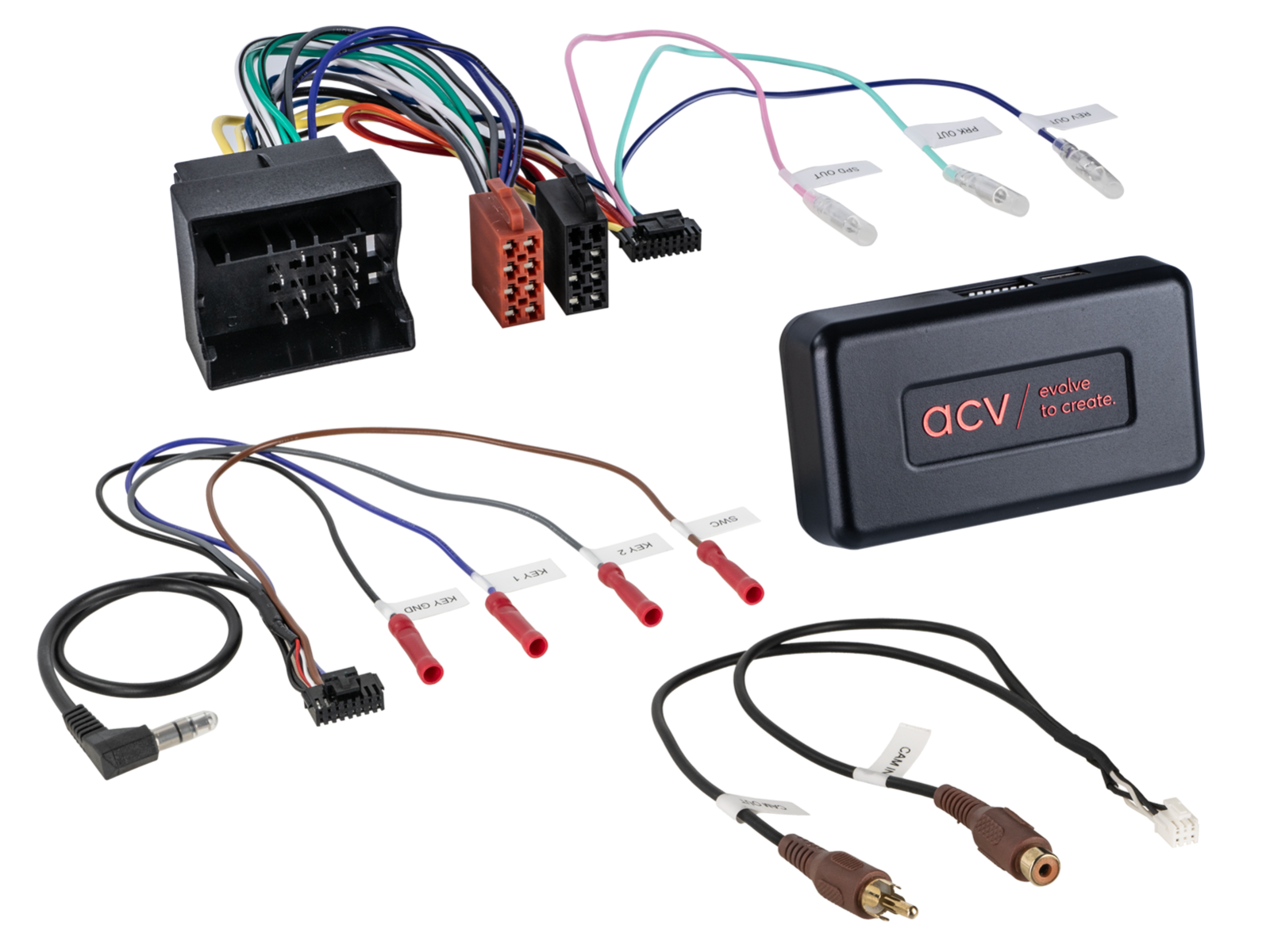

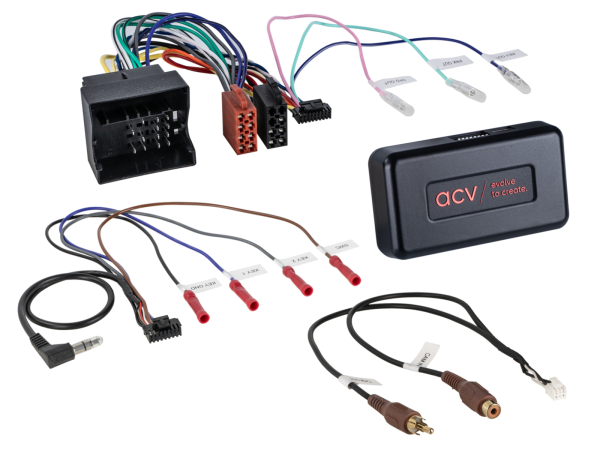

ACV i-dapter Skoda/VW Fahrzeuge 40Pin Quadlock Multilead

ACV i-dapter Skoda / VW

Durch den Infodapter wird beim Austausch des original Radios die optische Darstellung der Fahrzeugfunktionen, wie z.B. Parksensoren, Klimatisierung, Sitzheizung beibehalten.

Fahrzeugspezifische Einstellungen werden unterstützt und werden auf dem Nachrüstgerät angezeigt.

Die Lenkradfernbedienungsfunktion des Fahrzeugs wird ebenfalls unterstützt und ist zur Konfiguration des Adapters zwingend notwendig.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.

Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.

Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.

Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock VW Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren

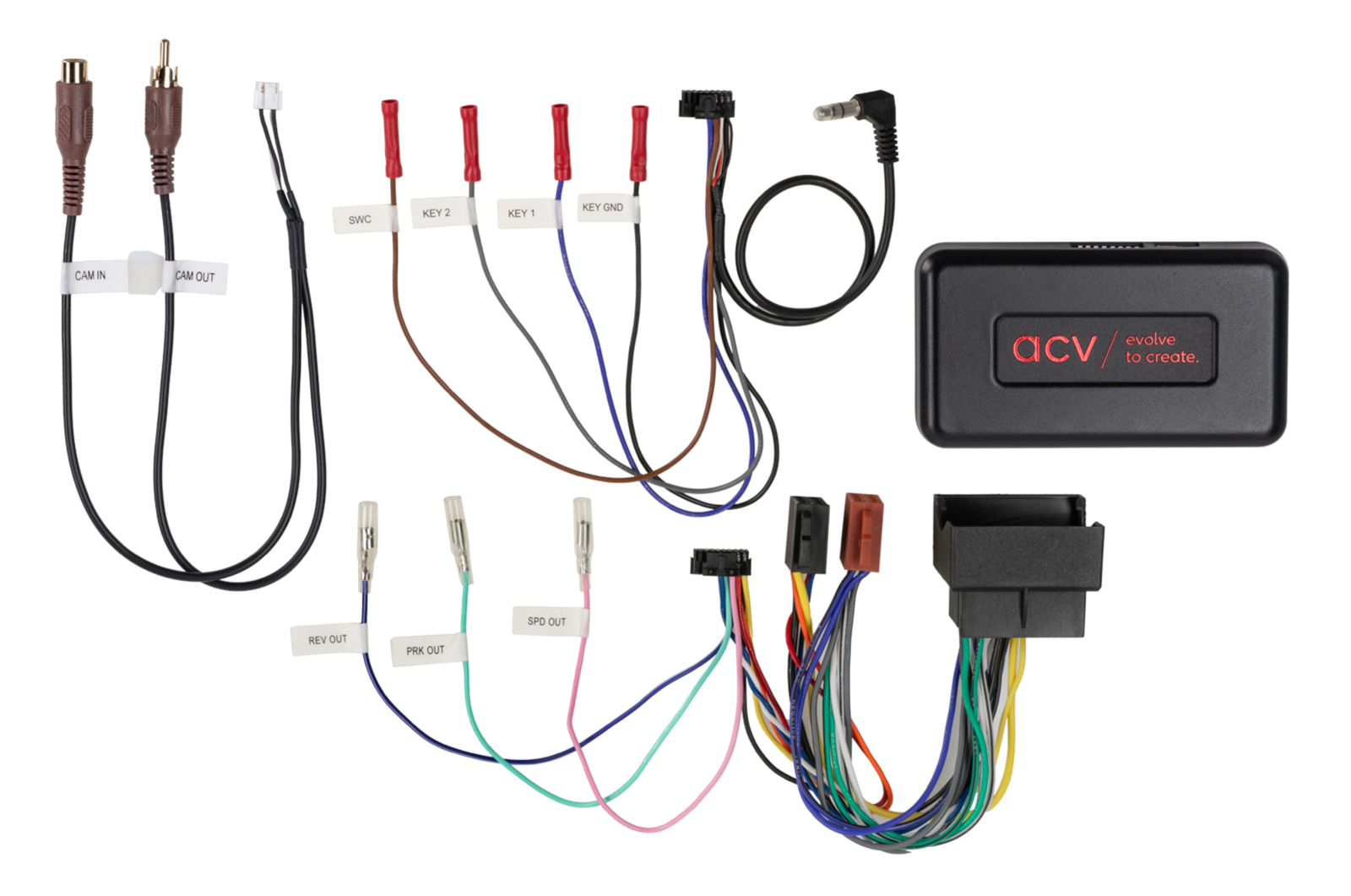

Anschluss i-dapter :
lila/weiß: +12V Rückfahrsignal
Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät

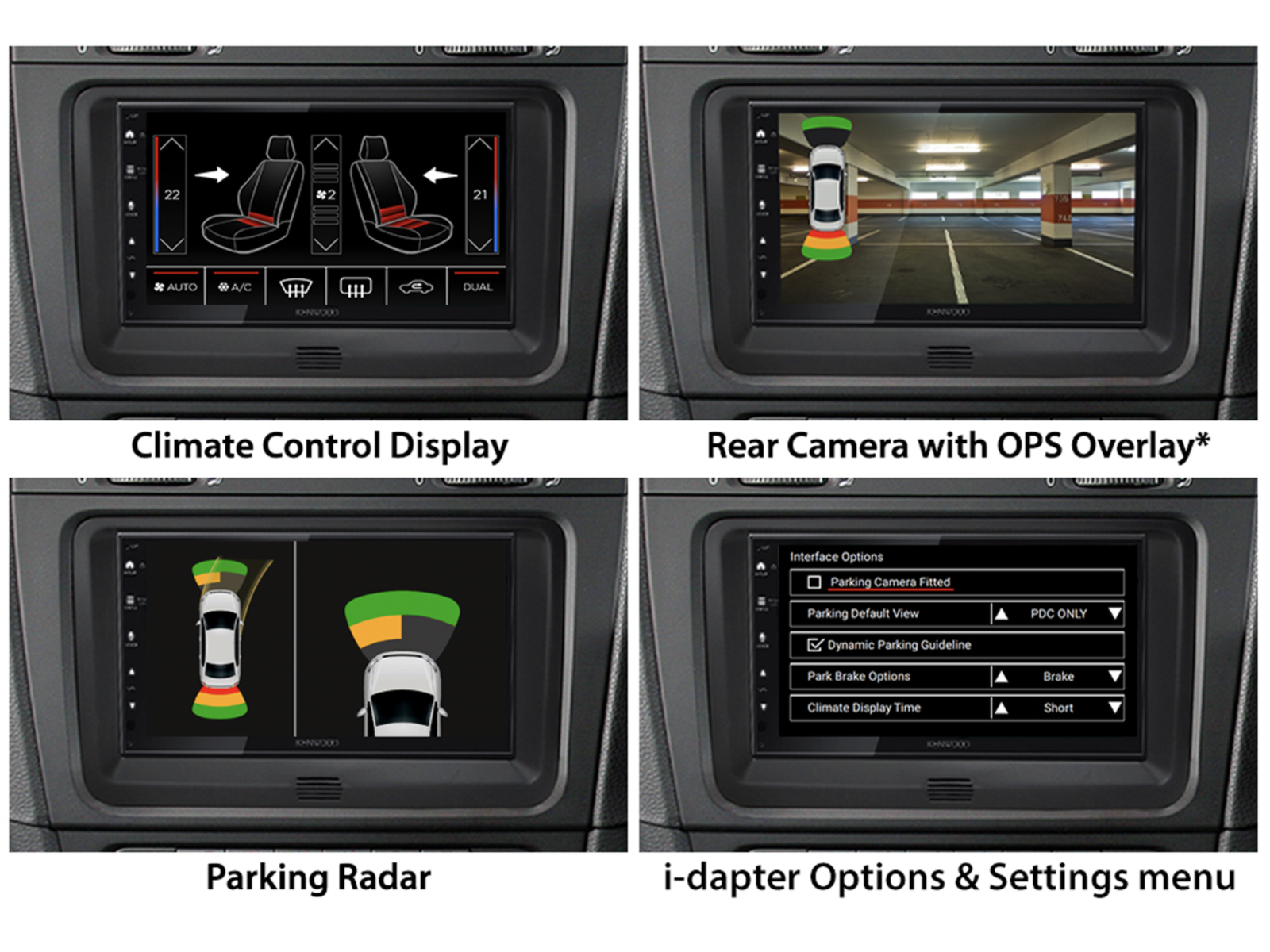

Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang
Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang

Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter:
Lenkradfernbedienung Track vor drücken und halten
Alternativ mit Artikel: 43x-remote

Fahrzeuge ohne Lenkradfernbedienung Einstellungen i-dapter erforderliches Zubehör:
i-dapter Zubehör Fernbedienung > Interfaceeinstellung > Artikel: 43x-remote

Fahrzeuge mit weißem OEM FIS Menüanzeige Kombiinstrument
Fahrzeuge mit / ohne OEM Soundsystem

Fahrzeuge mit OEM Rückfahrkamera:
Rückfahrkamera Interface Seat/Skoda/VW OEM HIGH: 771324-1032
Rückfahrkamera Interface Seat/Skoda/VW OEM LOW: 771324-1036

Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt
Verlassen der Anzeige > über Fahrzeug PDC-Taste

+12V Rückfahrsignal wird ab 3 km/h abgeschaltet

Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:
Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss

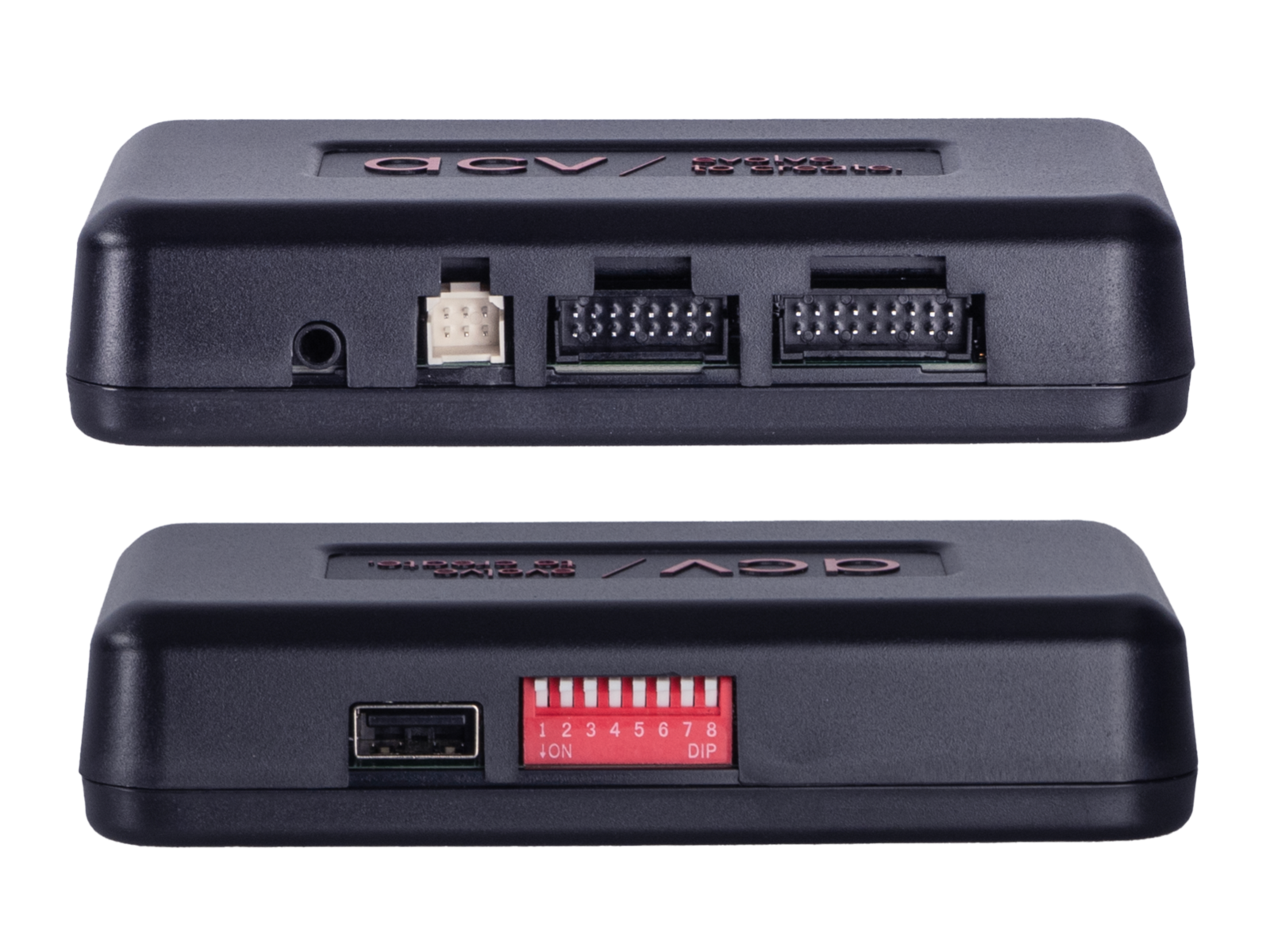

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Skoda

• Skoda Octavia (1Z) 01/2009 - 03/2013*
• Skoda Rapid (NH) 10/2012 - 04/2015
• Skoda Roomster (5J) 06/2010 - 02/2015
• Skoda Superb (3T) 07/2008 - 05/2013
• Skoda Yeti (5L) 08/2009 - 10/2013

VW

• VW Caravelle (7H) 09/2009 - 05/2015**
• VW CC (3C/35) 02/2012 - 08/2016
• VW Eos (1F) 10/2010 - 04/2015
• VW Golf VI (1K) 11/2008 - 12/2012
• VW Golf VI (1KM) 11/2009 - 04/2013
• VW Golf VI (1K) 06/2011 - 07/2016
• VW Golf VI Plus (1KP) 03/2009 - 01/2014
• VW Multivan (7H) 09/2009 - 05/2015**
• VW Passat B7 (3C/362) 11/2010 - 10/2014
• VW Polo V (6R) 06/2009 - 01/2014
• VW Scirocco III (13) 08/2008 - 04/2014
• VW Sharan II (7N) 08/2010 - 04/2015
• VW T5 Transporter (7H) 09/2009 - 05/2015**
• VW Tiguan I (5N) 06/2011 - 04/2016
• VW Touran (1T) 08/2010 - 04/2015

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Visualisierung Klimatronik
Visualisierung optische PDC
OEM Soundsystem Einstellungen

*Fahrzeuge mit Audience / Stream OEM Gerät
**Fahrzeuge mit OEM Soundsystem > Artikel Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz: 13-1424-26

Optional:

• Rückfahrkamera Interface Seat/Skoda/VW OEM HIGH: 771324-1032
• Rückfahrkamera Interface Seat/Skoda/VW OEM LOW: 771324-1036
