ACV 42xmc002 - LFB Mercedes Fahrzeuge/Smart (W454)/VW ISO Multilead

Lenkradfernbedienungsadapter Mercedes

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

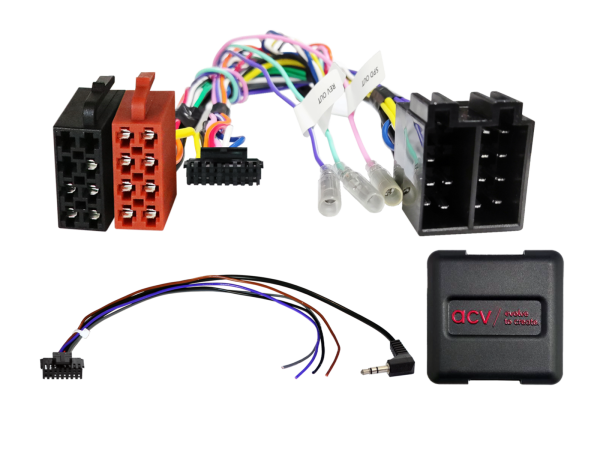

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis

• CAN Bus
• Anschluss: ISO
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Fahrzeuge mit CAN Bus im ISO Stromstecker
• Bei nicht bekannter Mercedes Steckervariante:
• LFB Mercedes Fahrzeuge ISO/40Pin Quadlock Multilead  > Artikel: 42xmc00c
• Fahrzeuge Mercedes mit 1-DIN Audio 5 OEM Gerät
• Fahrzeuge Smart mit 1-DIN OEM CD Gerät
• Fahrzeuge VW mit 1-DIN RCD 2001 OEM Gerät
• Fahrzeuge mit Radiovorbereitung CAN Bus Anschluss und ISO Stecker Belegung vor Installation durch messen überprüfen:
• Fehlanschluss beschädigt das Interface
• Fahrzeuge ohne ISO Stecker Belegung:
• Pin 7: +12V Zündungsstrom Klemme 15
• Pin 6: +12V Beleuchtung Klemme 58
• Fahrzeuge mit abweichendem Komfort-Innenraum CAN Bus Anschluss:
• braun-rot verdrillt > blau verdrillt: CAN high
• braun verdrillt > weiß verdrillt: CAN low
• CAN Bus an CAN Bus Verteiler Schwellerleiste
• CAN Bus an Klimatronik
• Rückfahrsignal +12V nicht immer unterstützt:
• Rückfahrsignal Fahrerseite > weiß/blau alternativ
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet

• Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
• Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
• Mercedes B-Klasse (T245) 07/2005 - 04/2008
• Mercedes B-Klasse (T245) 04/2008 - 09/2011
• Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
• Mercedes Sprinter (W906) 04/2006 - 08/2013
• Mercedes Sprinter (W906) 08/2013 - 05/2018
• Mercedes Vito/Viano (W639) 04/2006 - 08/2010
• Mercedes Vito/Viano (W639) 09/2010 - 03/2014
• Smart For Four (W454) 01/2004 - 04/2007
• VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Folgende Signale werden zur Verfügung gestellt

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Allgemeine Installationshinweise

Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
