ACV 42xrn008 - LFB Nissan/Opel/Renault 12Pin/32Pin Multilead

Lenkradfernbedienungsadapter Nissan / Opel / Renault

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

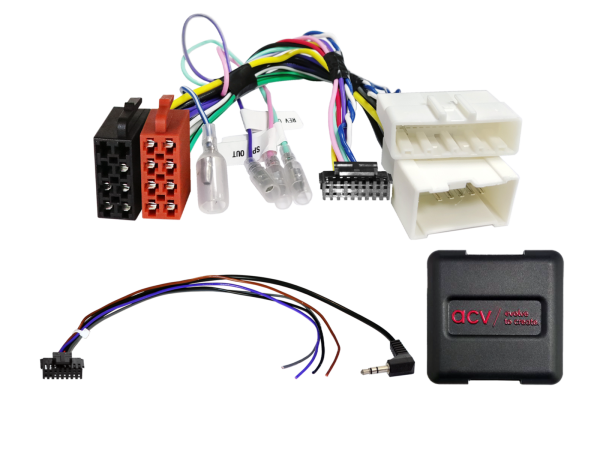

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis

• CAN Bus
• Anschluss: 12 Pin / 32 Pin Dacia / Nissan Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Datum/Uhrzeiteinstellung unterstützt
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet

Nissan NV400 (M) 07/2014- 07/2020*
Nissan NV400 (M) 07/2020 - 12/2021*
Opel Movano B (X62) 06/2013 - 09/2019*
Renault Capture (R) 06/2013 - 12/2019*
Renault Clio IV (X98) 11/2012 - 06/2016**
Renault Clio IV (X98) 06/2016 - 12/2020**
Renault Grand Scenic 04/2012 - 09/2016****
Renault Master III (M) 09/2014 - 09/2019*
Renault Megane III (Z/BZ) 04/2012 - 12/2013
Renault Megane III (Z/BZ) 01/2014 - 07/2016***
Renault Scenic (JZ) 02/2012 - 09/2016****
Renault Trafic III (J/JL) 09/2014 - 07/2019****/*****
Renault Trafic III (J/JL) 09/2019 - 03/2022**/****/*****
Renault Twingo II (N) 01/2012 - 07/2014****
Renault Twingo III (AH) 09/2014 - 04/2019*****
Renault Wind (N) 08/2010 - 08/2013****

Folgende Signale werden zur Verfügung gestellt

• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Belastbarkeit Ausgänge: 250 mA max.
• Strombedarf größer 250 mA:
• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Relais Spulenwiderstand 150 Ohm min.
• Lenkradfernbedienung
• *Fahrzeuge ohne OEM Navigation
• *Fahrzeuge mit 1-DIN OEM Radio schwarz mit Front AUX/USB
• *Fahrzeuge mit 1-DIN OEM Radio schwarz mit Front AUX/USB 2 x Chrom Drehknopf
  **Fahrzeuge mit R-Link OEM Navigation Monitor und Silverbox ohne Front AUX/USB
  ***Fahrzeuge mit Radio+ Continental OEM Gerät
  ****Fahrzeuge mit 1-DIN OEM Gerät silber mit Front USB
  ****Fahrzeuge mit 1-DIN OEM Gerät schwarz mit Front USB > Artikel: 42xvx007
  *****Fahrzeuge mit R-Link OEM Navigation

• **Fahrzeuge mit R-Link OEM Navigation Monitor und Silverbox ohne Front AUX/USB
• ***Fahrzeuge mit Radio+ Continental OEM Gerät
• ****Fahrzeuge mit 1-DIN OEM Gerät silber mit Front USB
• ****Fahrzeuge mit 1-DIN OEM Gerät schwarz mit Front USB > Artikel: 42xvx007
• *****Fahrzeuge mit R-Link OEM Navigation

Allgemeine Installationshinweise

Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
