ACV Dachantenne AM/FM DAB+ GNSS 30° Stabneigung aktiv

Dachantenne AM/FM DAB+ GNSS (GPS/GLONASS/Galileo/BeiDou)

Bauart: Schrägdach

Antennentechnik Bad Blankenburg steht mit eigener Forschung, Entwicklung und Produktion seit 1919 für funkbasierte Vernetzungslösungen mit höchster Qualität und Zuverlässigkeit "Made in Germany".

Zuverlässig und leistungsstarke Antennen mit optimaler Signalqualität sind unverzichtbar für die Kommunikation, das Infotainment, die Navigation und die Vernetzung und Steuerung von Maschinen unter Nutzung von Kommunikationsstandards wie 5G, LTE, UMTS, GSM, WLAN, BT, GPS, DAB+ und TETRA.

Das ATTB-Angebot umfasst neben Standardlösungen auch maßgeschneiderte Spezialentwicklungen und Anwendungen unter anderem auch für die Automobilbranche.

Die enge Zusammenarbeit in Forschung und Entwicklung mit führenden Organisationen und Forschungseinrichtungen brachte als Ergebnis bis jetzt über 40 Patente und zahlreiche Innovationen hervor.

Der gesamte Produktionsprozess des breiten Portfolio an Fahrzeugantennen und Antennenzubehörs für viele gängigen Fahrzeuge ist ist nach Standards der Automobilindustrie zertifiziert und von der Produktentstehung über die laufenden Fertigung bis zur Endkontrolle wird fortlaufend die Qualität der Antennen mit eigenen Messstation geprüft.

Hinweis:

Bei Empfangsproblemen:

Antennenkabel und Antennendapter auf Durchgang prüfen

Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Zur Empfangsoptimierung von Antennenanlagen ist auf eine optimale Masseverbindung des Antennenfußes oder des Massebandes zu achten:

Vorhandenen Lack an den Kontaktstellen mit Werkstattmitteln entfernen, mit geeigneter Kontaktpaste gegen Korrosion schützen, das Antennenstabgewinde und das Antennenfußgewinde zur Kontaktoptimierung ebenfalls behandeln.

Für folgende Anwendungen:

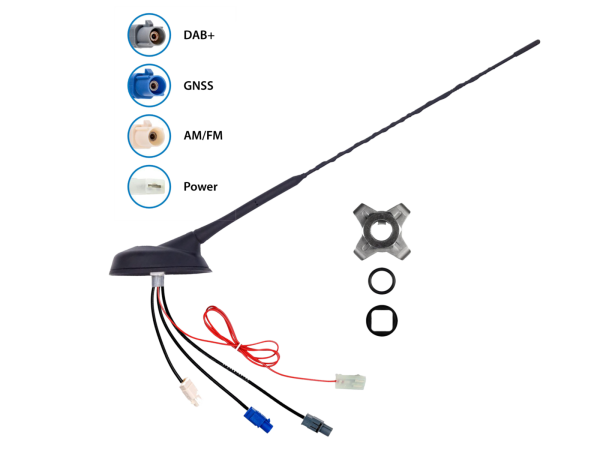

Schrägdachantenne für GNSS, DAB+ und Rundfunkempfang
Antenne für Schrägdachfahrzeuge und Transporter mit Frontantenne

Produktmerkmale:

• Geräuscharmer Antennenstab: 430 mm
• Aktive GPS-Antenne: Phantomspeisung
• Kabeltyp: RG 174
• Dienste: AM/FM / DAB+ / GNSS
• Konnektoren: Fakra D(m) / Fakra G(m) / Fakra B(m) / Fakra C(m)

Anschluss:

• AM/FM: Fakra B(m) weiß RG174 / L=147 mm
• DAB+: Fakra G(m) grau RG174 / L=210 mm
• GNSS: Fakra C(m) blau RG174 / L=150 mm

Frequenzbereich:

• AM: 150 kHz - 1710 kHz
• FM: 87,5 MHz - 108 MHz
• DAB+ BIII: 174 MHz - 237 MHz
• DAB+ L: 1452 MHz - 1492 MHz
• GNSS: 1575,42 MHz / 1602 MHz - 1610 MHz

Verstärkung (dB):

• AM: 0 db +/ -2 dB
• FM: 12 dB +/- 1 dB
• DAB+ BIII: 10 dB +/- 1 dB
• GNSS: 28 dB +/- 3 dB

Zugewinn (dBi):

• DAB+ BIII: 2 dBi
• GNSS:32 dBi typ.

Spannungsversorgung:

• AM: +12V extern / Phantomspeisung
• FM: + 12V extern / Phantomspeisung
• DAB+: +12V extern / Phantomspeisung
• GNSS: +3V - +5,5V Phantomspeisung

Stromaufnahme:

• AM: 20 mA > 45 mA max.
• FM: 20 mA > 45 mA max.
• DAB+ BIII: 20 mA > 45 mA max.
• DAB+ L: passiv
• GNSS: 15 mA > 40 mA

Impedanz:

• AM/FM: 50 Ohm
• DAB+: 50 Ohm
• GNSS: 50 Ohm

Stehwellenverhältnis:

• AM: <2,0:1
• FM: <2,0:1
• DAB+ BIII: <2,0:1
• GNSS: <1,5:1
