ACV 2-DIN Radioblende Kit mit Fach für Citroen/Fiat/Opel

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

analog

• Anschluss: ISO / Mini ISO
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM FM Antenne ISO(f) > DIN(m)
• Anschluss: OEM DAB+ Antenne Fakra(f) > SMB(f)
• Anschluss: 6 Pin Fiat T-Kabelsatz > Telefon
• Anschluss: Kabelsatz Sicherungskasten > Geschwindigkeitssignal / Rückfahrsignal (siehe BDA)

Fahrzeuge mit Radiovorbereitung
Fahrzeuge mit induktiver Ladevorrichtung > Telefonfunktion unterstützt

Lenkradfernbedienungstasten > Rückseite Lenkrad (siehe BDA)

Anschluss Kabelsatz Sicherungskasten:
grün: Geschwindigkeitssignal schwarzer 60 Pin Stecker > Pin 22
orange: Rückfahrsignal +12V grüner 60 Pin Stecker > Pin 17

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Citroen

• Citroen Jumper (250) 07/2024 -2024
• Citroen e-Jumper (259 07/2024 -2024
• Citroen Relay (250) 2024 - 2024

Fiat

• Fiat Ducato (ZAF 250) 11/2021 - 11/2023
• Fiat Ducato (ZAF 250) 11/2023 - 2024
• Fiat e-Ducato (ZAF 250) 04/2021 - 03/2024
• Fiat e-Ducato (ZAF 250) 03/2024 -2024

Opel

• Opel Movano Cargo C (Y) 01/2024 - 2024
• Opel Movano Electrik Cargo C (Y)  01/2024 - 2024

Farbe: schwarz

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

Lenkradfernbedienung

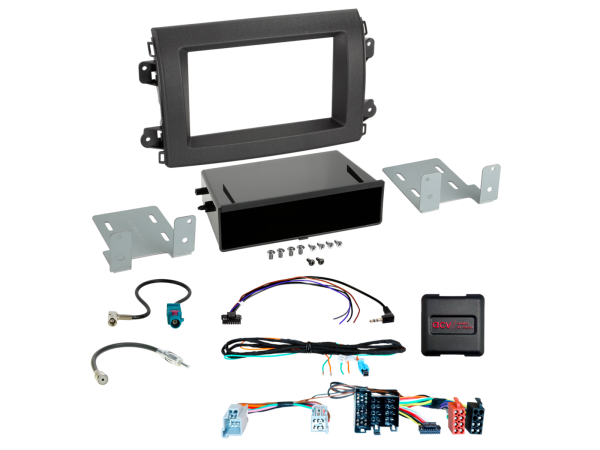

Lieferumfang:

• 2-DIN Radioblende mit Fach Citroen/Fiat/Opel schwarz > Artikel: 281094-39-1-1
• LFB Fiat Ducato 11/2021-2023 ISO/Mini ISO Telefon > Artikel: 42xfa026-0
• Antennenadapter ISO(f)>DIN(m) 25cm lose > Artikel: 1503-00-0
• Antennenadapter Fakra Z(m)>SMB(f) 90° 20cm lose > Artikel: 1502-54-0
